★HARLEY-DAVIDSON '1995 XL883

●Reカスタマイズ中の EVOスポ 作業現状です。

  [ 前作業BLOGは こちらご参照下さい! ]


IMG_3718

●フロント・キャリパー 及びリア・キャリパーサポート
現物合わせで 各数ミリずつフライス加工。+新規カラー制作


IMG_3722


IMG_3721


★Brembo/4potキャリパー 40mmピッチ/MISUMI
★13”フローティング・ローター/MISUMI
★13”リアサポート ダウンタイプ/MISUMI

*通常はポン付けできます。

こちらの車両は前後ホイール共 社外でさらにベアリング等加工しているので
その都度 現物合わせで加工や調整が必須です。

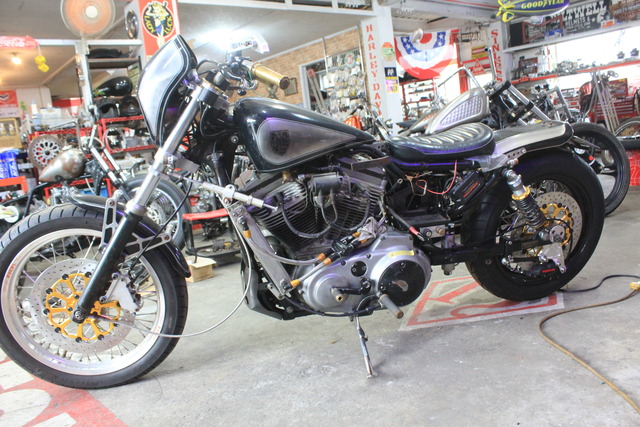

●位置出しは終えました。
細々なブレーキラインを残してます。

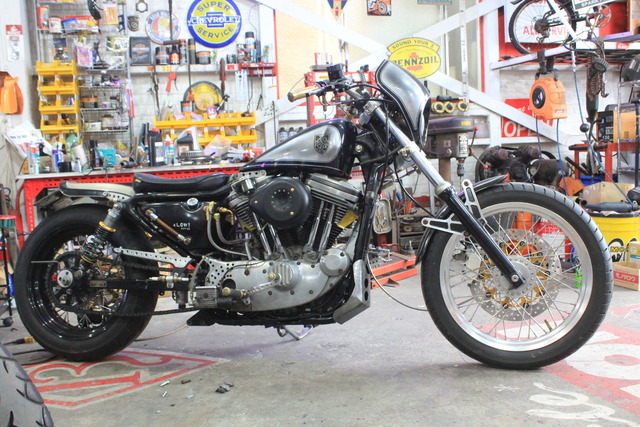

●13”ローターの存在感は抜群!!

●ブラス(真鍮)好きなオーナーさんです!

IMG_3741

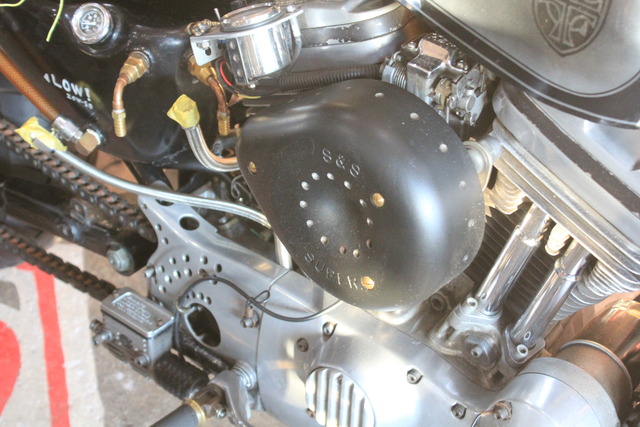

●S&S エアクリ・ボルトもブラスに変更。

IMG_3740

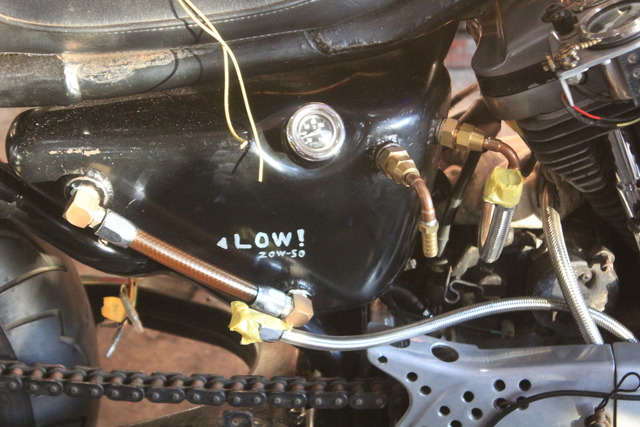

●オイルの戻りラインのフィッティング こちらもブラス!

*しかし エキゾーストにラインが干渉します・・

出があり過ぎます・・以前のものに戻したいのですが・・
タンク側 受け部 変更されてますね・・ピッチが合いません・御連絡します。

IMG_3739

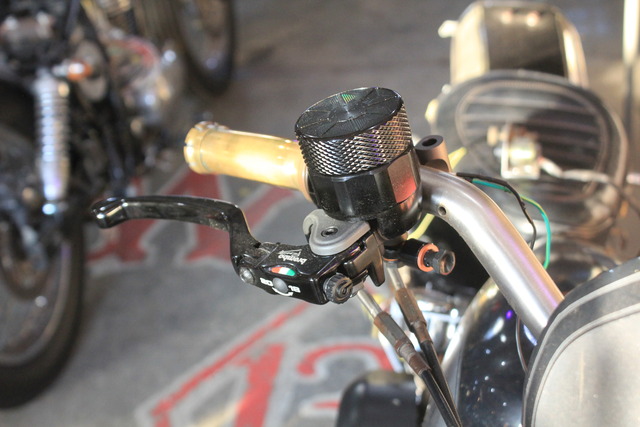

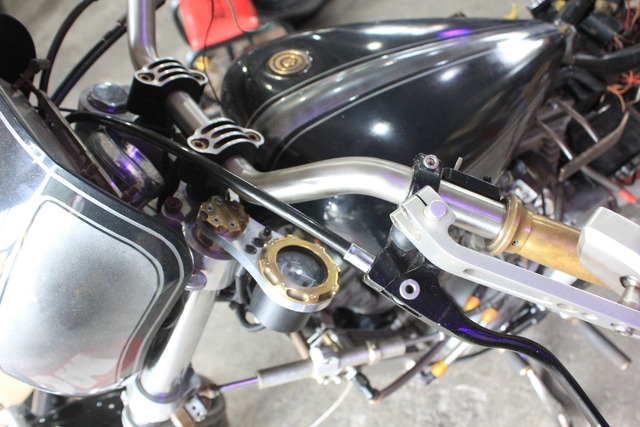

★Brembo/RCS ブレーキマスター シングルΦ15 /MISUMI

IMG_3801

●メーター類も グリップ、ペグ類もブラス。

IMG_3802

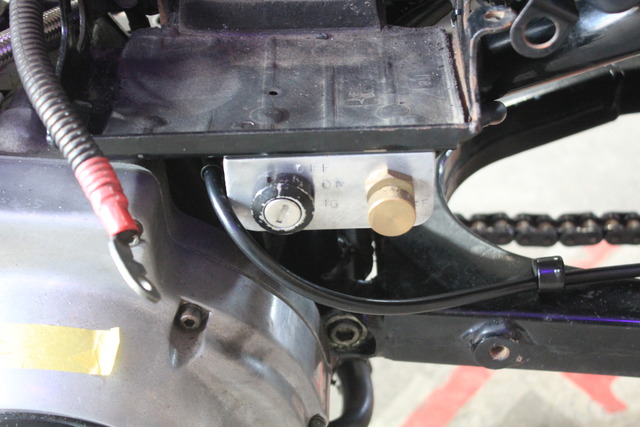

●仮組みで機能していなかった バッテリーケーブルのON/OFF

う~ん・・どうでしょう・・
機能(構造)的に疑問や不安がいがめませんが・・

部分的に絶縁対策や振動対策を施し、
新規バッテリーケーブル造作し 組み上げてはいます。


IMG_3805


●2次ドライブチェーンのガード制作依頼。

オーナーkunの趣味趣向は 結構解っておりますので
気に入ってもらえるだろうを予測して制作します。

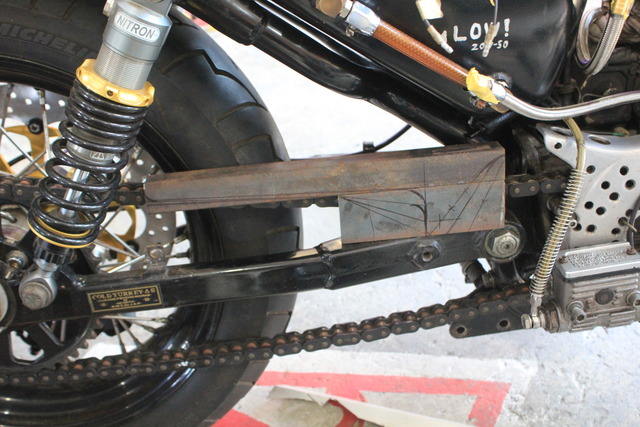

●鉄板から新規造作。

IMG_3806

IMG_3811


IMG_3812

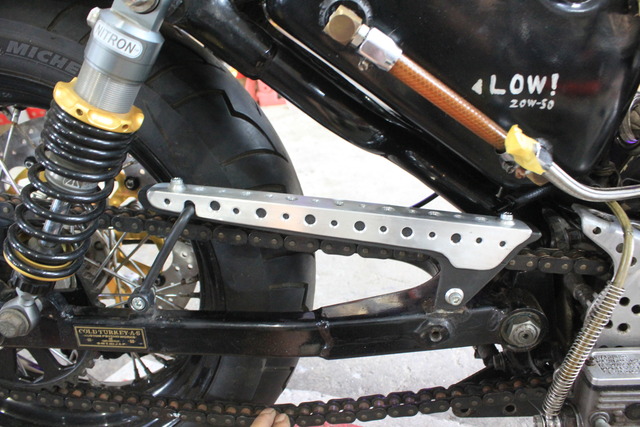

★スプロケガードや 他造作部に合う様、ドリルドのアルミ!

片手間でしたが 何気に1日作業・・・


IMG_3813


IMG_3815

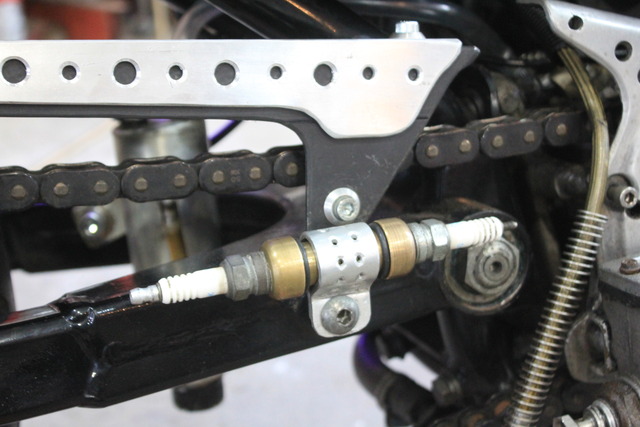

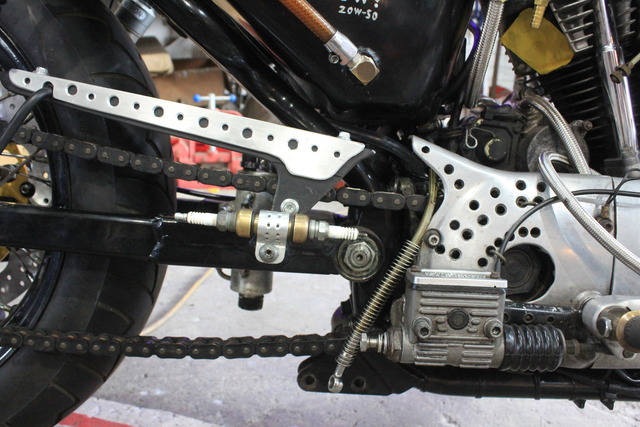

●オーナーkun 造作の プラグホルダー/ブラス
こちらはチェーンガード下 パッセンジャーペグ マウント部に組みました。

奥に見えるのはキャッチ・タンク。


IMG_3820

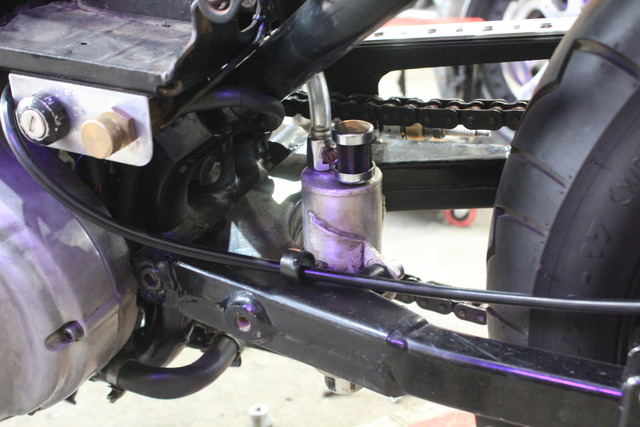

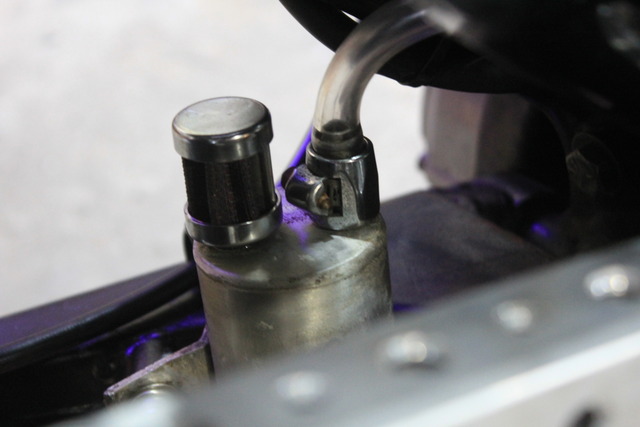

●ミッション・ブリーザーのキャッチタンクですが、
侵入部が下部だった為 上部に変更・加工。

ブリーザー・フィルターも加工。

スイングアーム内側にウェルド・マウント新規で組み付け。


IMG_3817


●通常であれば 吹き返すものではないので、リアタイヤ前方にしました。
*プライマリーケース内 シール、ガスケット交換してますので。

IMG_3819

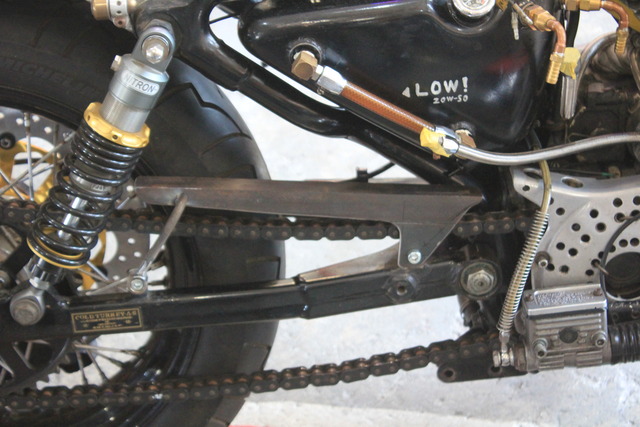

*チェーンは交換前で張っていないのでダルダルです。
張れば ガードとのクリアランス 良く成ります!

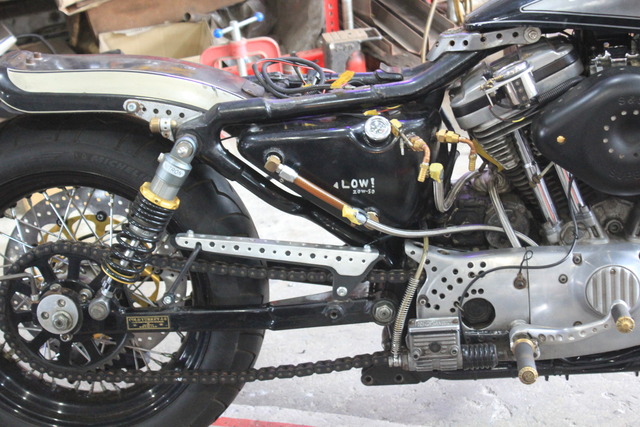

★ロンスイに有りがちな間の抜けた感じは無くなりました!



IMG_3823


IMG_3824

★無骨で 良いですねー!

引き続き 造作していきます!
