★HARLEY-DAVIDSON '99 EVO/FXST CHOPPER化

フレーム　タンク・マウント廻りの造作・詳細をとの事なので載せます。


[前作業等　詳細ページはこちら]

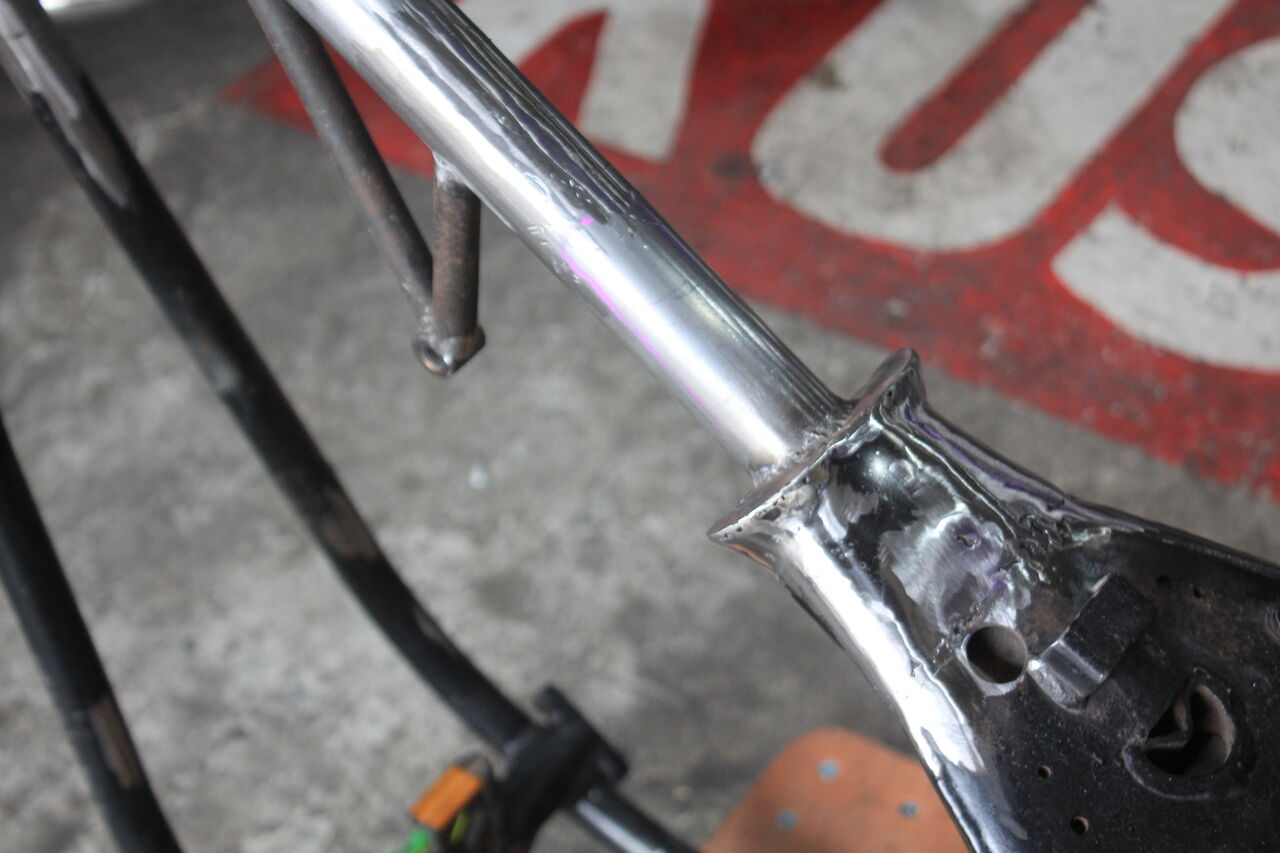

●シート前方　補強の為のプレート造作を先に行っていました。
当初　使用するタンクが決まっていなかった為、使用物に合わせ加工します。

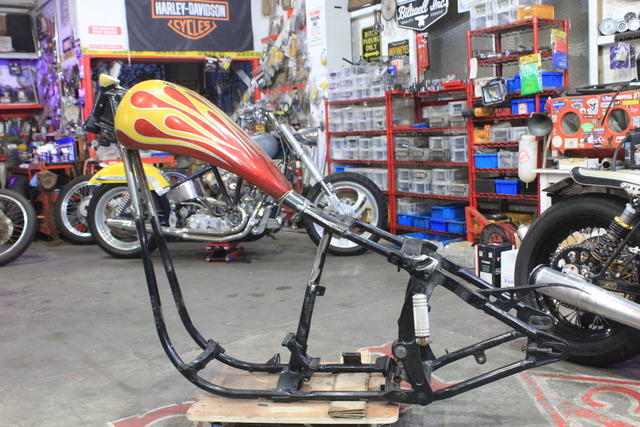

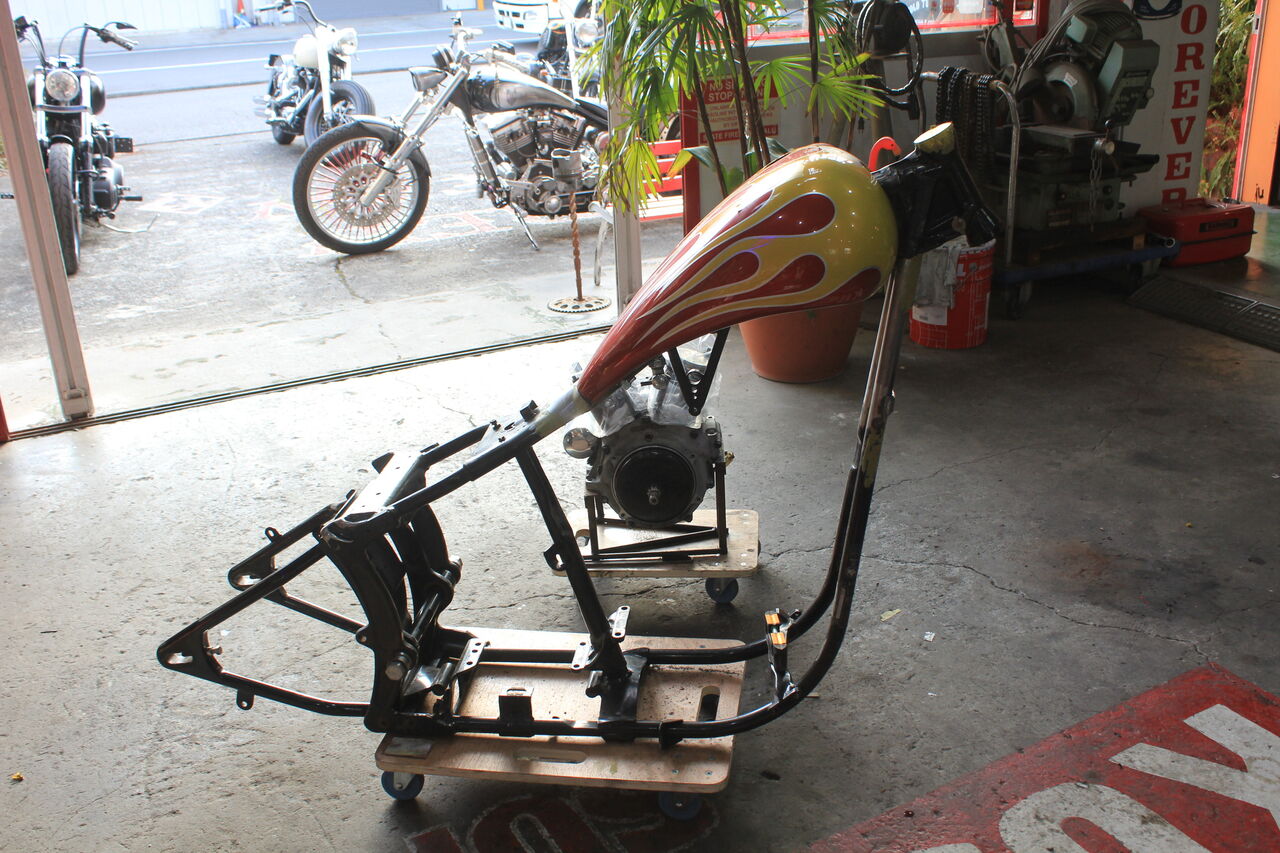

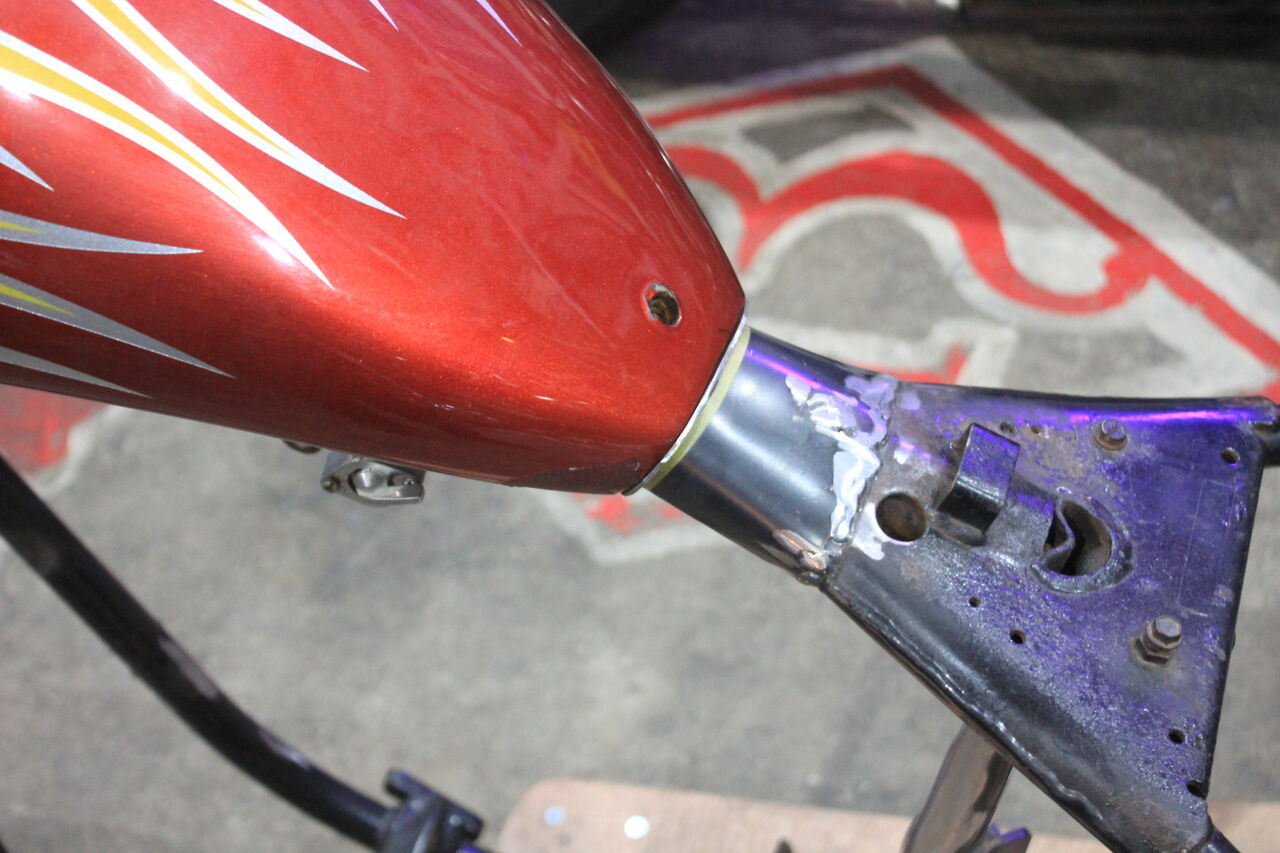

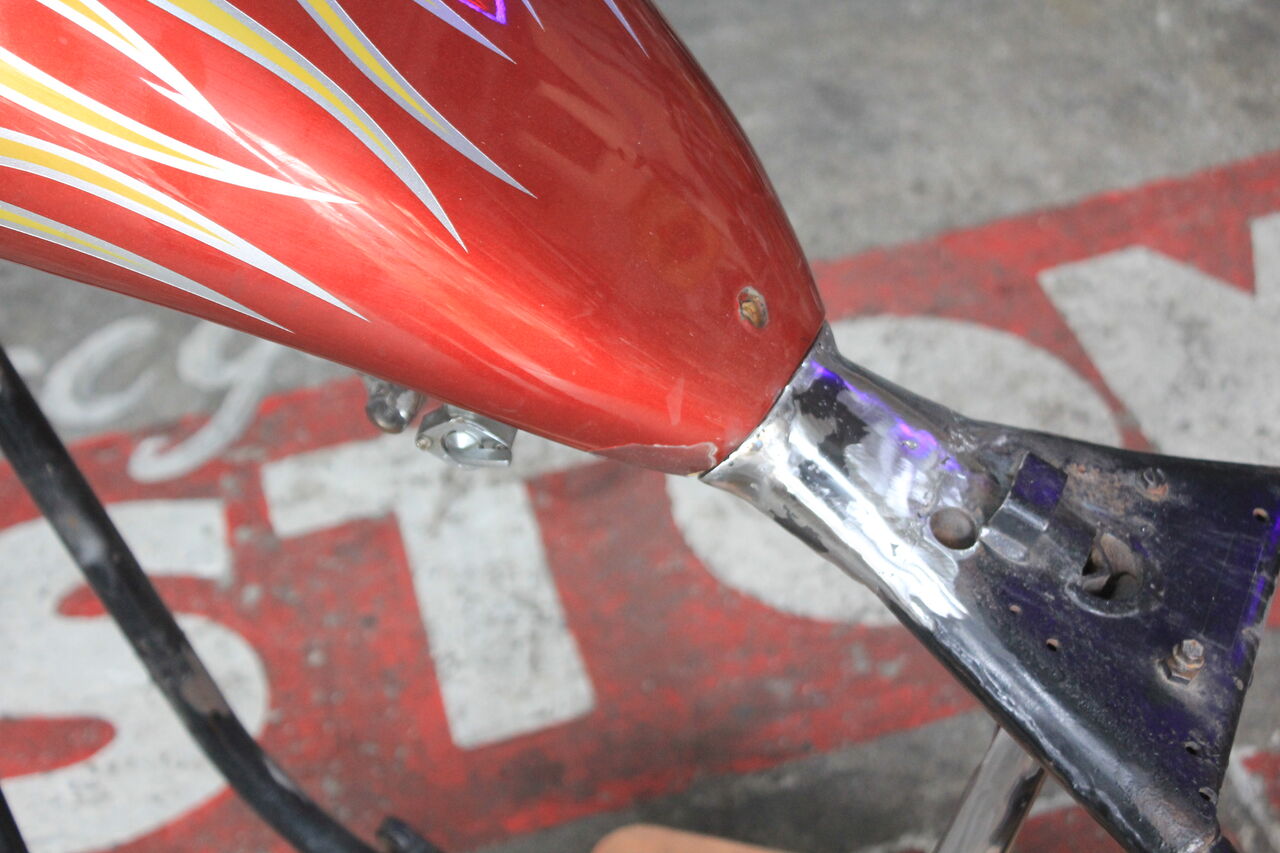

●タンク位置決めをし　補強プレートに乗ってしまっている部分を
トンネルに被る様　フレーム側　現物合わせ・加工です。

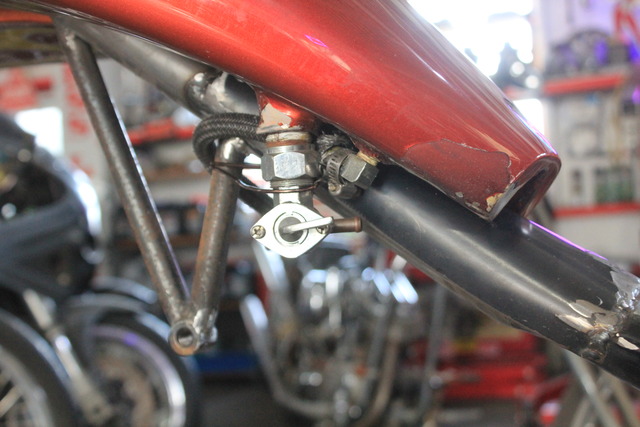

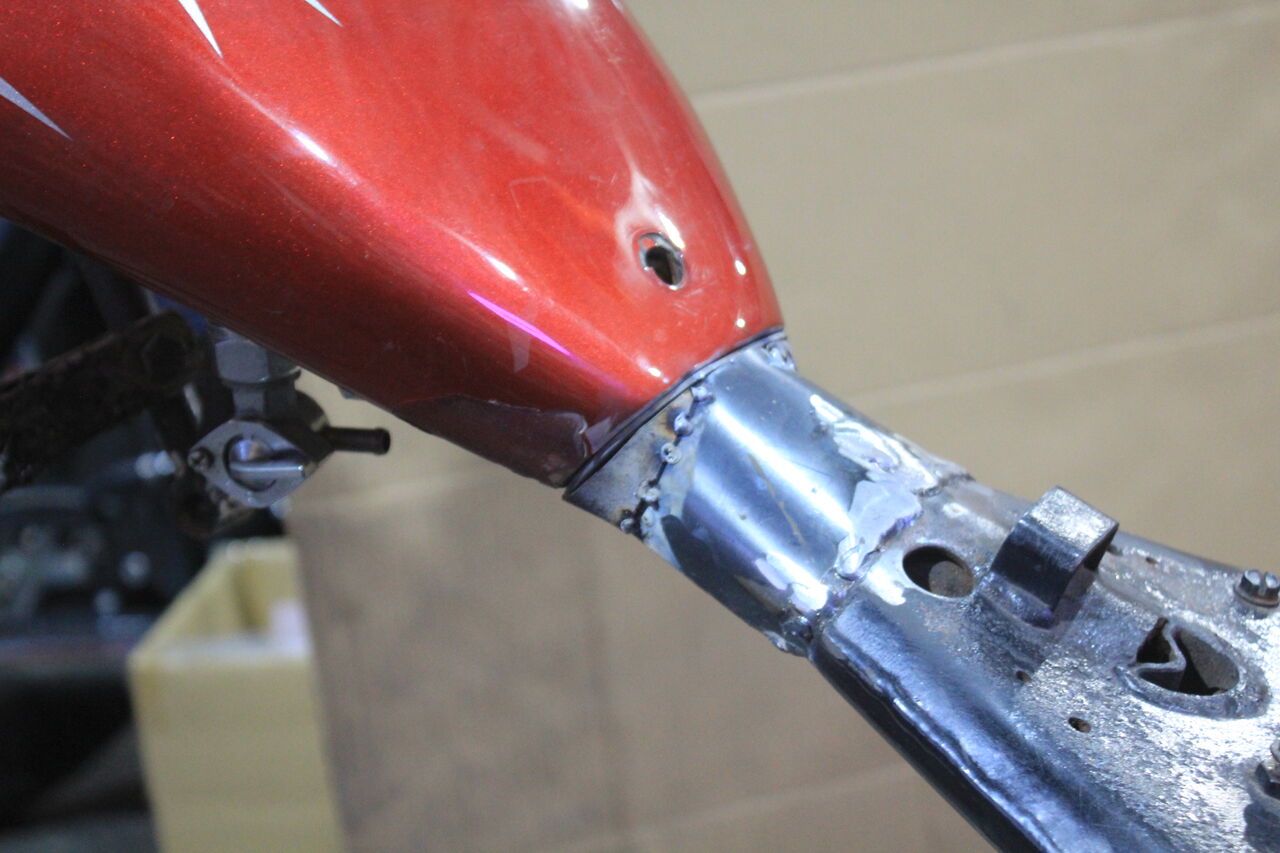

●タンク・エンド部と　フレーム・シート部のラインを繋ぐ様　
スカート等　造作して溶接・板金加工です。

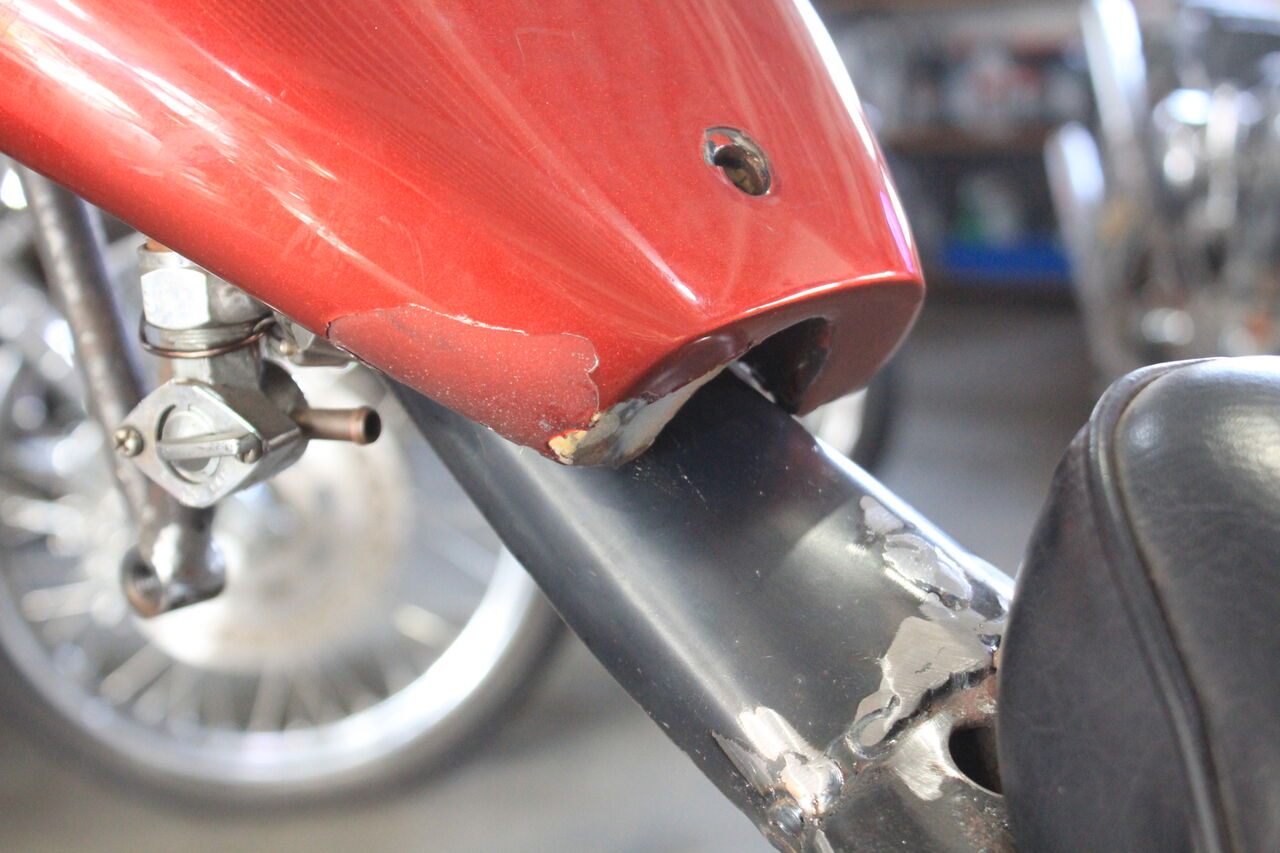

★これで　エンド部が滑らかに繋がりました。

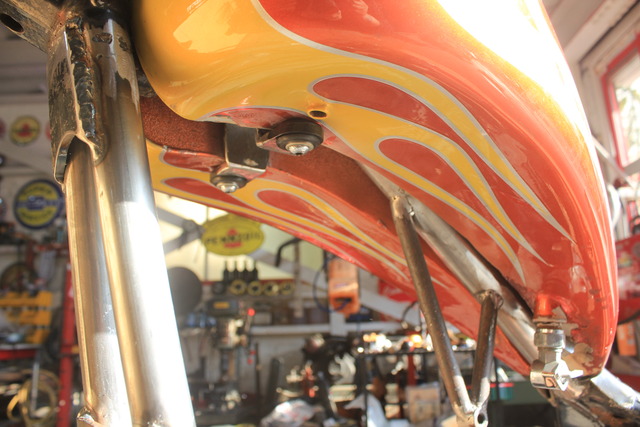

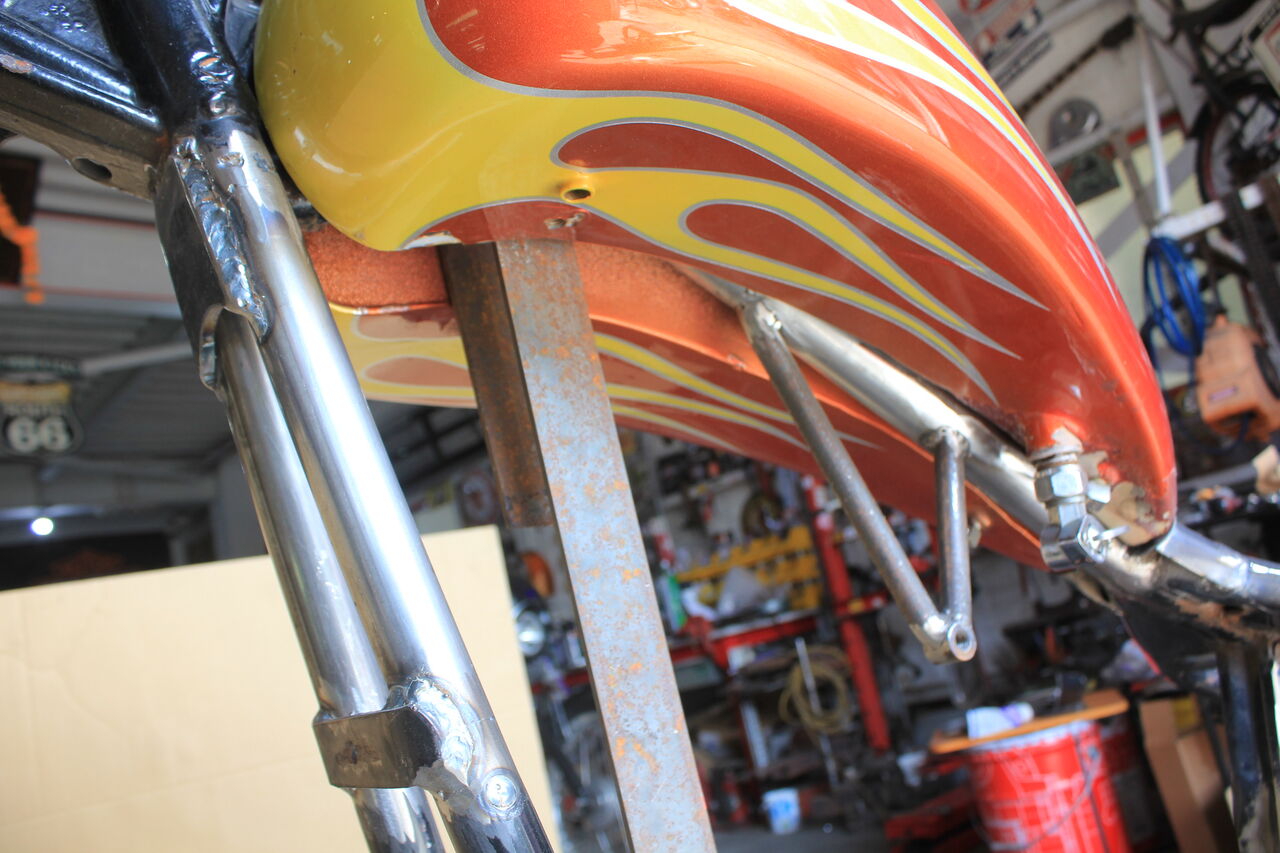

●続いて　フロント部のマウント造作。

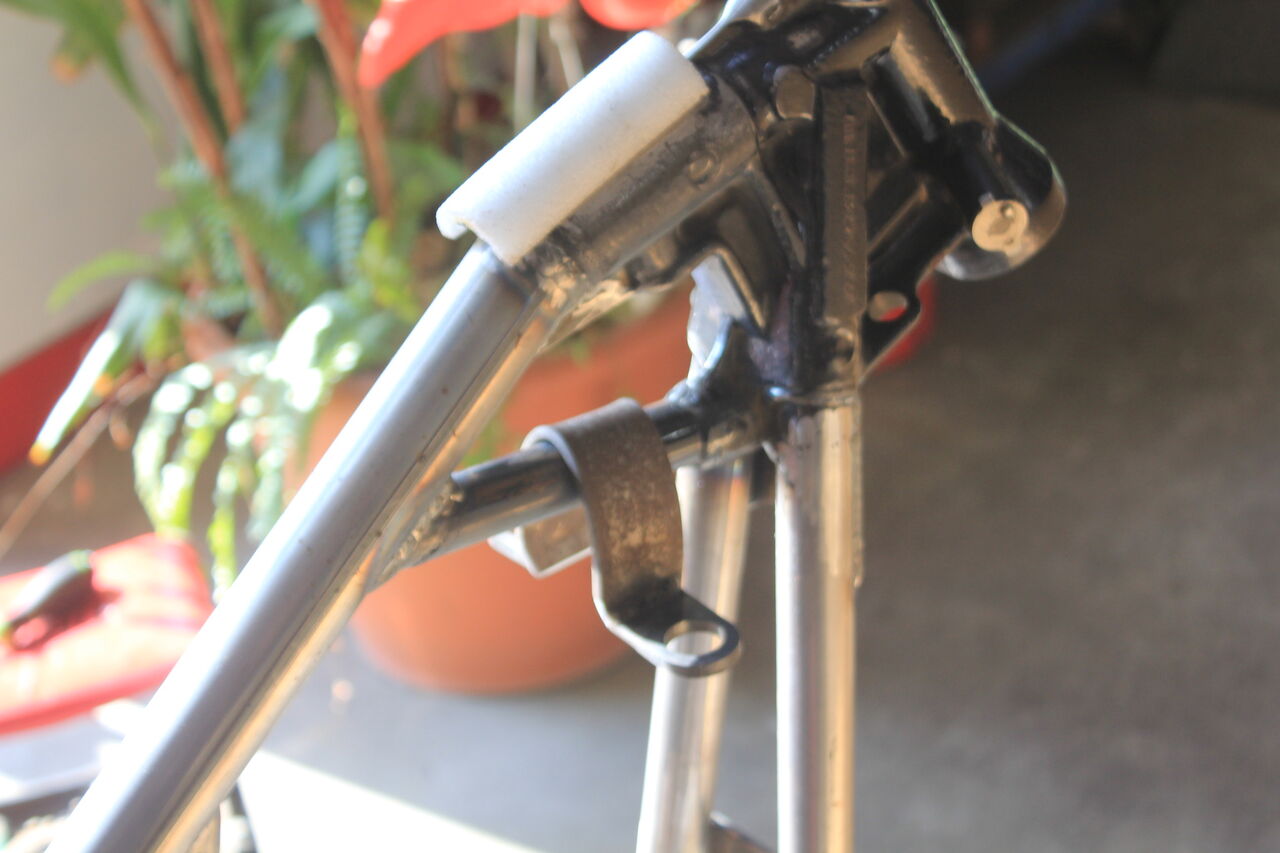

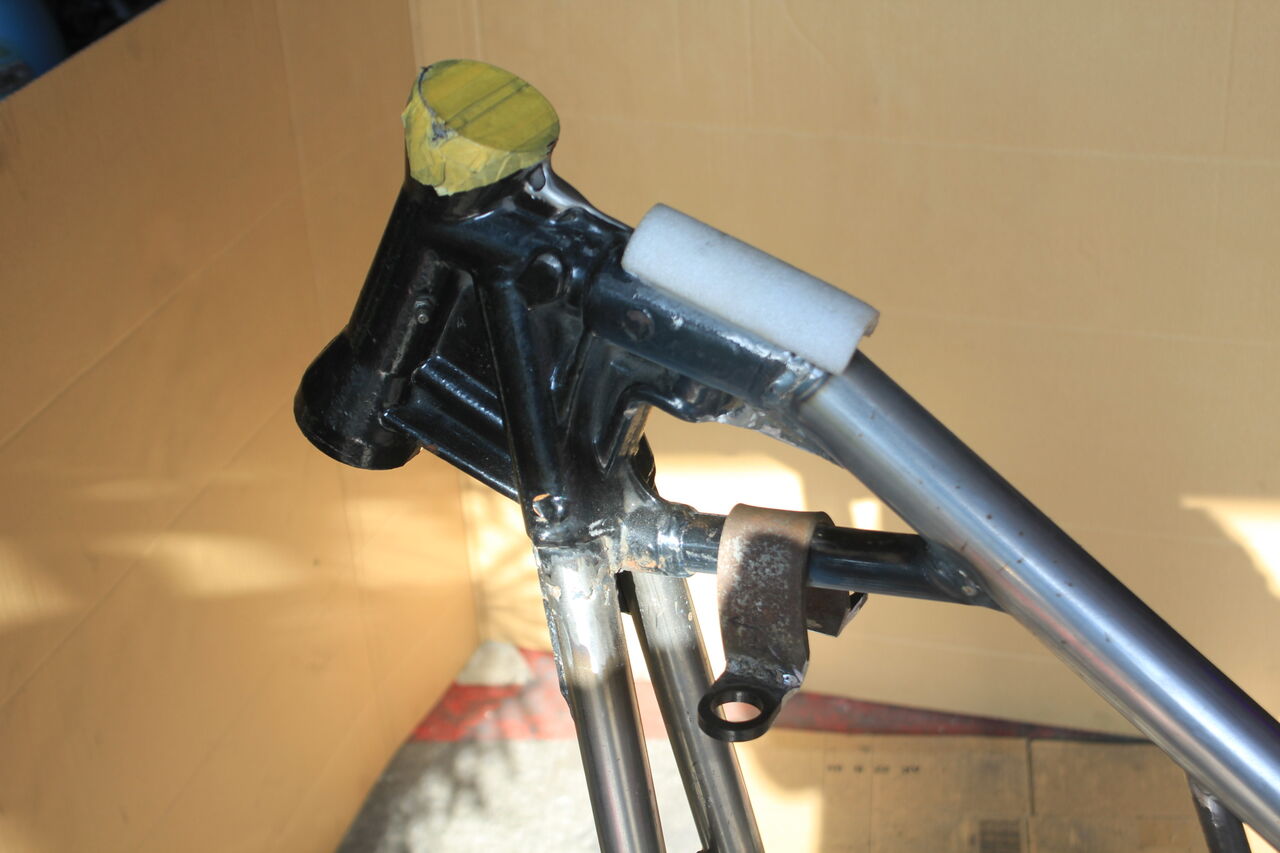

●通常当方が行う　ラバーマウント・ブラケット造作です。










●脱着のし易さと　当然・強度の確保、
極力シンプルな形状で　主張をしない（目立たない）ものが理想。





★フロント・ラバーマウント部の造作は完了。

●リアエンドのマウントは　また後日。

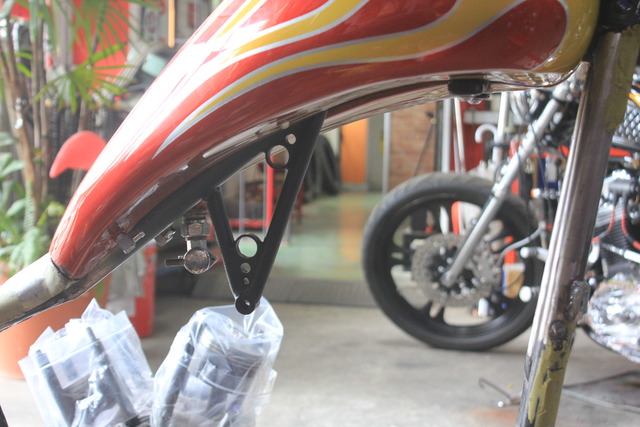

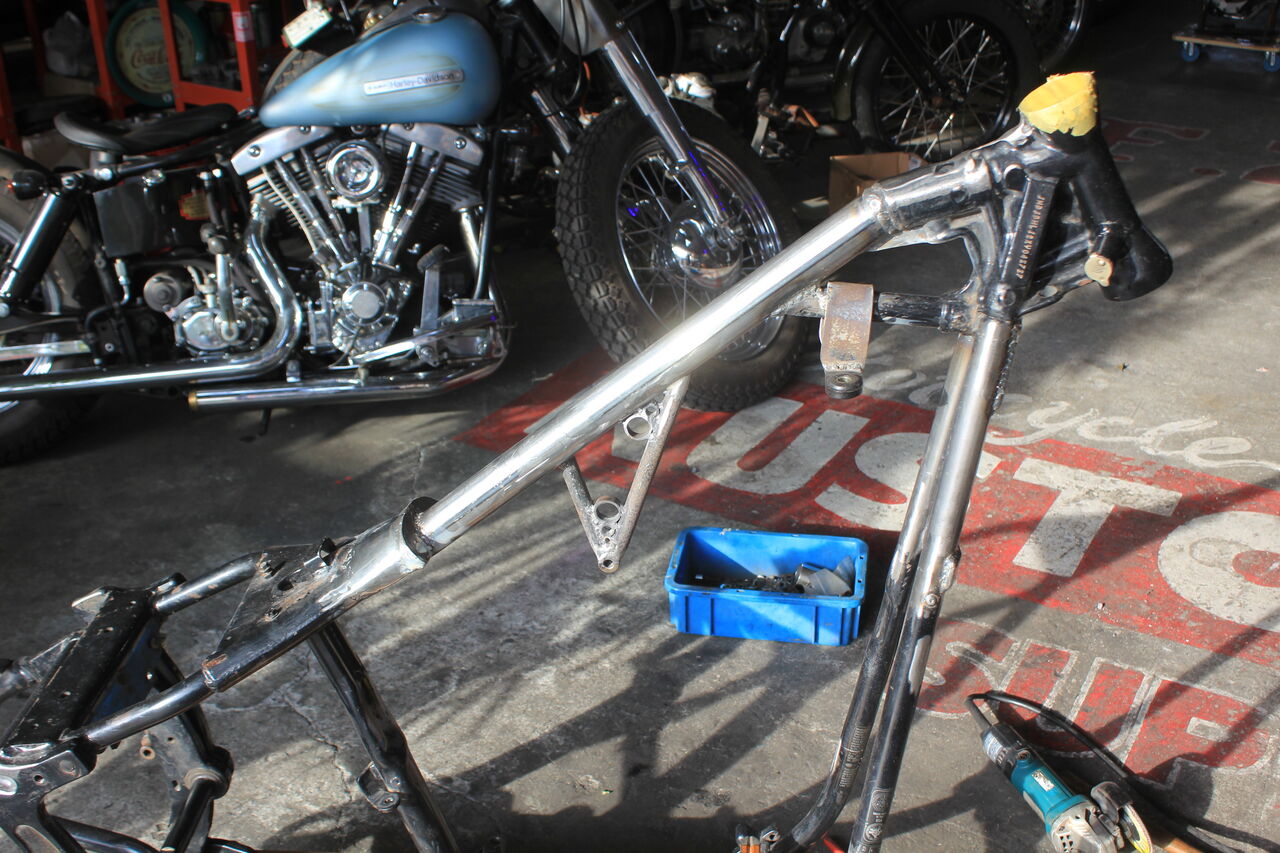

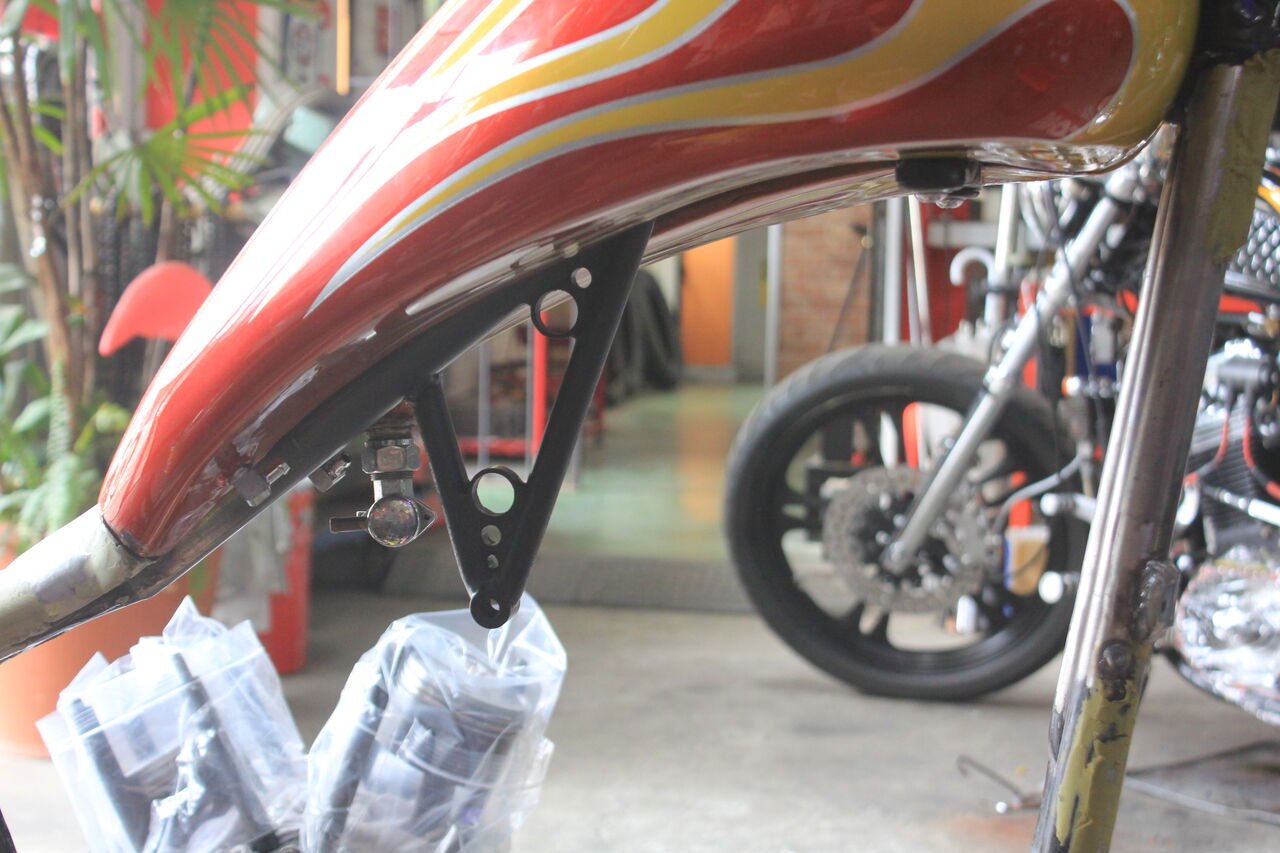

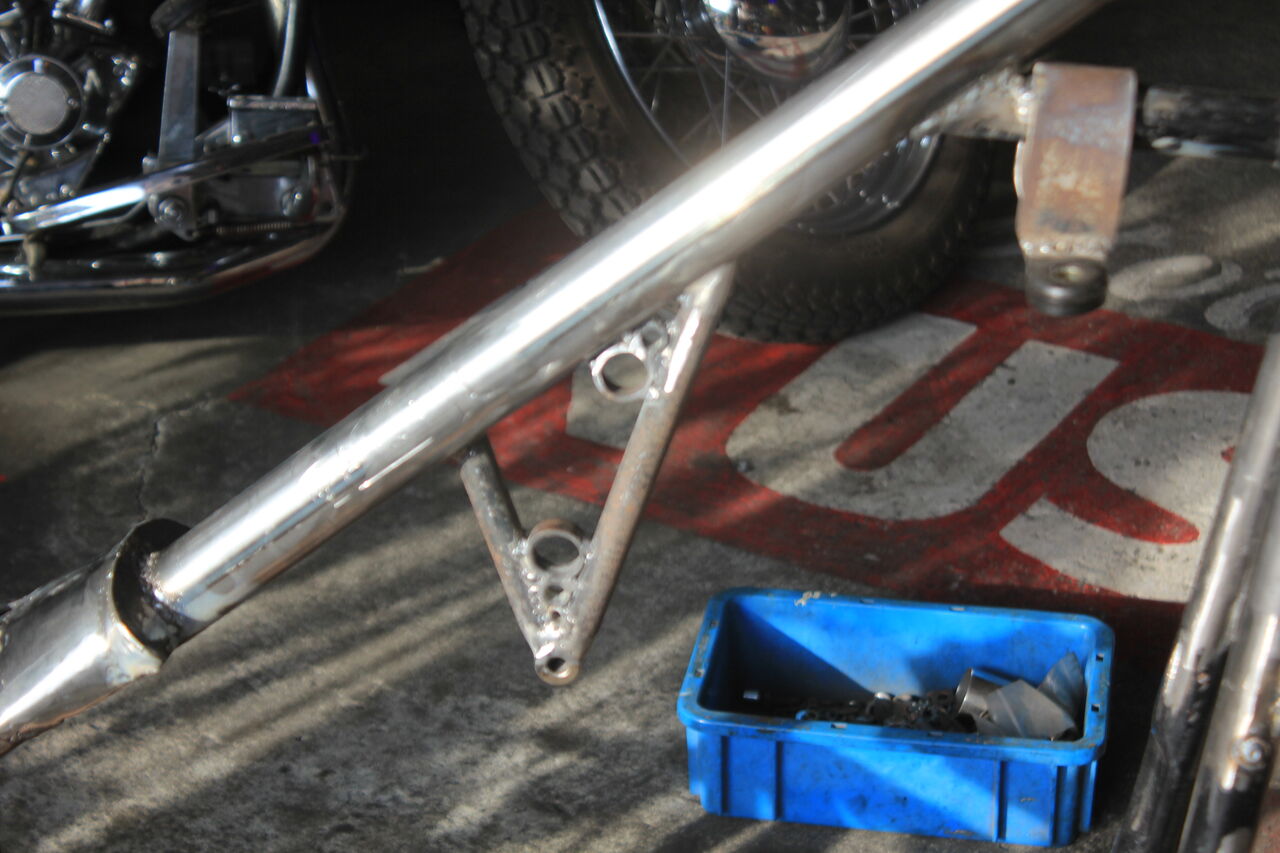

★続いてエンジン・ホルダー接合部に　補強を兼ねる　ちょっとデザイン性のあるものを
追加工していきます。









●外径、内径の異なるパイプ使用

補強・強度向上と　ちょっとした遊びで　車両・全体の完成度は上がりますから！





●ちょっと物足りない程度が　後々良い加減と成ります。

造り込み過ぎると　うるさく成ります・・引くよりは足す方が楽ですし。

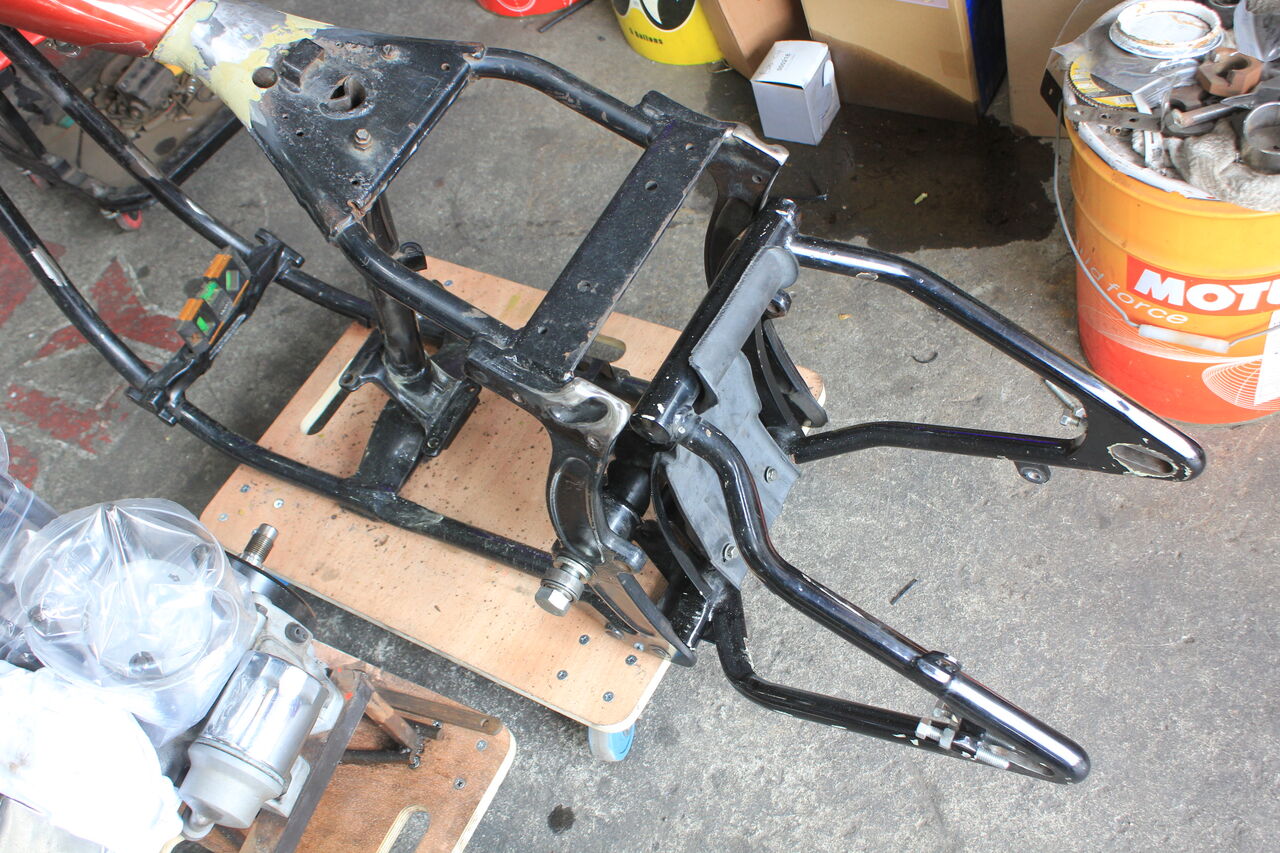

★リア・タイヤ　チェーンラインがクリアランスの問題で出し辛かった　この車両。

オーナーkun 200ワイド対応　スイングアーム廻りを入手で持ち込み。





●仮組み。また一つ　先に進めそうです。

●バレルオイルタンクも入手との事　楽しそうで良いなぁ・・





★フレーム　マウント関連・詳細記述でした。

では！
