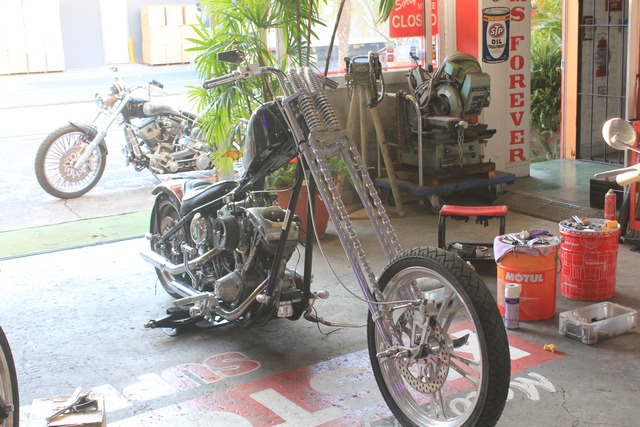

さて、'79 Shovel-Rigid CHOPPER

その後の作業報告ブログです。
前回はレフト(スーサイド・クラッチ)側の造作記録でした。

IMG_2003



IMG_2005


〇フットペグの延長に伴い さらに強度を増させる為、ブラケット追加・造作です。

IMG_2219


IMG_2214

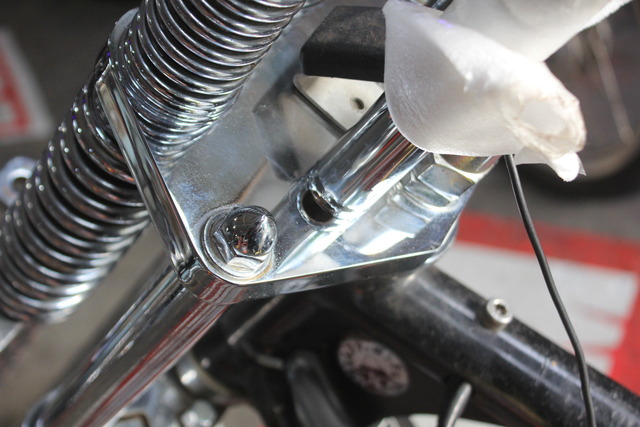

〇レリース・ロッドの造作も終え、ジョッキーも仮組み(ジョッキーは変更有)

では ライト(ブレーキ)側をアップします。


IMG_2212


IMG_2213

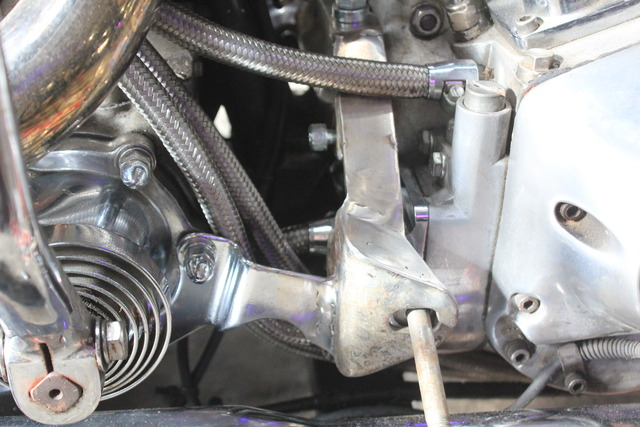

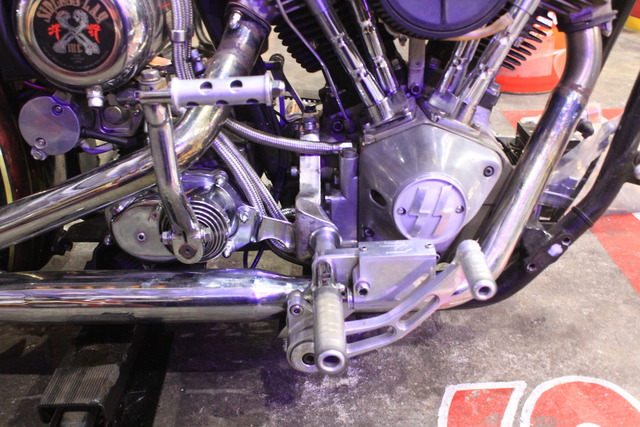

〇レフト側より エキゾースト等の問題から困難です・・

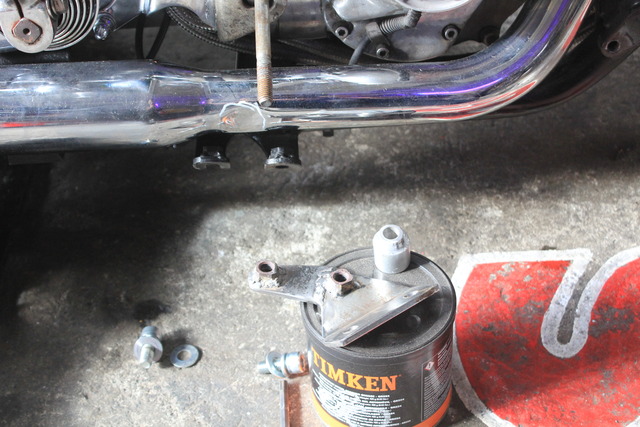

〇エンジンマウント部を利用したり、フレーム下部からもマウントを取ります。

IMG_2211

IMG_2216

IMG_2217

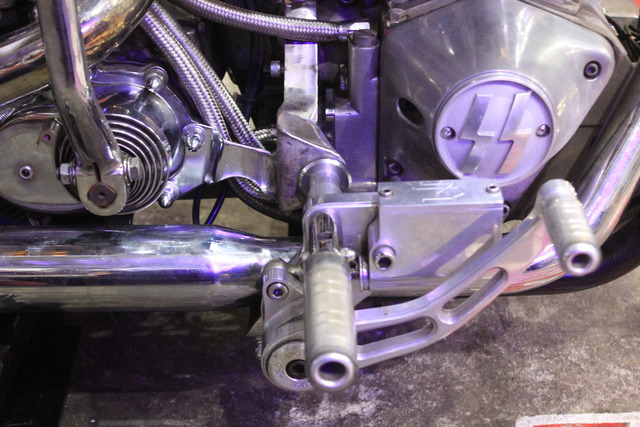

★あ~だ こ~だ で、造作・完了!

*両サイド共、造作は ほぼ完了。仕上げは後日です。

★ステップ位置が決まったので続いてハンドル廻り。

IMG_2220

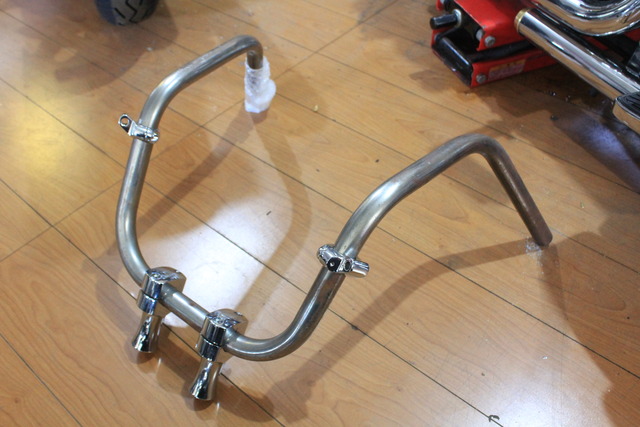

★オーナーH氏が持ち込んだ 6ベント??問答無用・・却下death・・・・

〇グリップ位置を より手前(自分側)に持ってきたいのは判りますが、
ロッカーと異なり、スーサイドの場合、踏み込み易い ちょっと前傾位置が良いです。

●シンプルにするにはライザー+ハンドルバーでは無く、一体型のライザーバーが良い!

*ラビットでは絞りがキツイ・・・
*ティラーバーでは近すぎる・・・

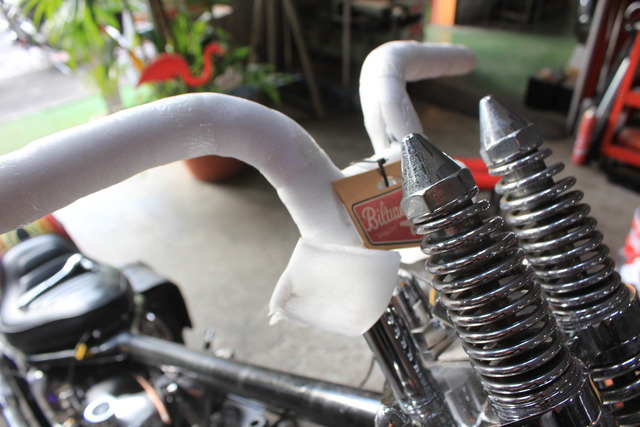

で、御用意したのは[ Biltwell ]のライザー・バー


IMG_2222


*↑ 片側のみ仮組みの画。

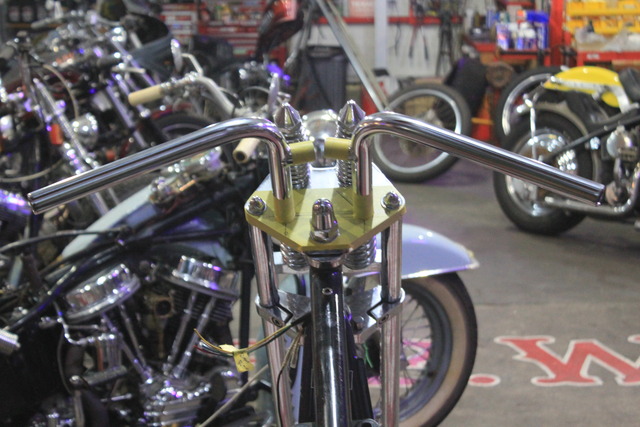

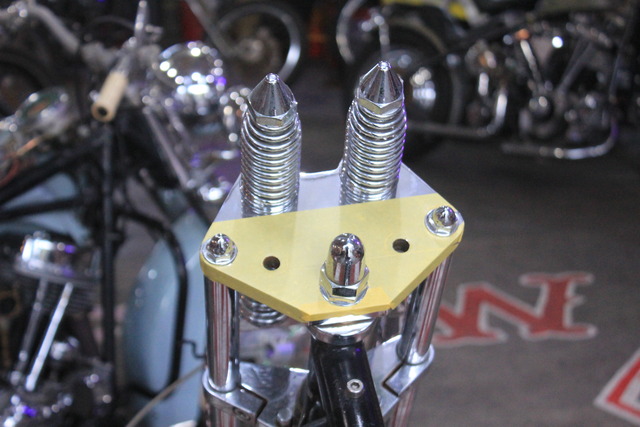

●ライザーバーの為、トップティへの取付ピッチが異なります。
*ストック・ハーレー対応の為、現状 芯々3.5”、ツイスト・スプリンガーは芯々100mm。

*11mm程、広げる必要があります。

IMG_2224


★ハンドル取付幅を広げる必要性と、
★高さは 7”と申し分ないのですが、若干プルバック値を大きくしたいので切断し加工します。



IMG_2225

IMG_2226


IMG_2232

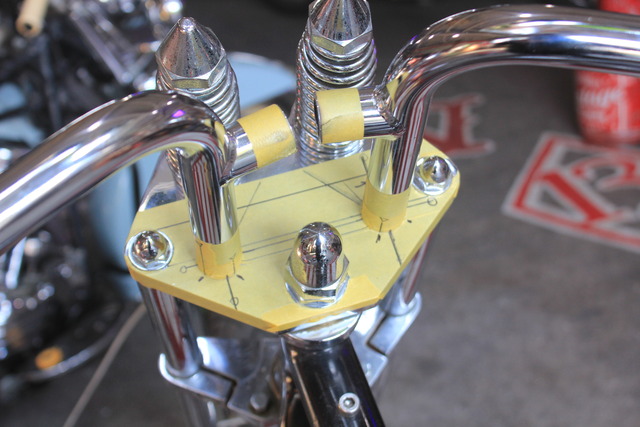

★切断しプルバックのガイドを作り、ポジション決め。


IMG_2233


IMG_2234

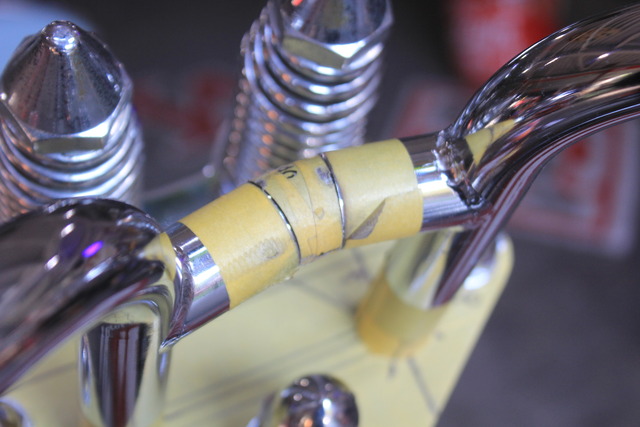

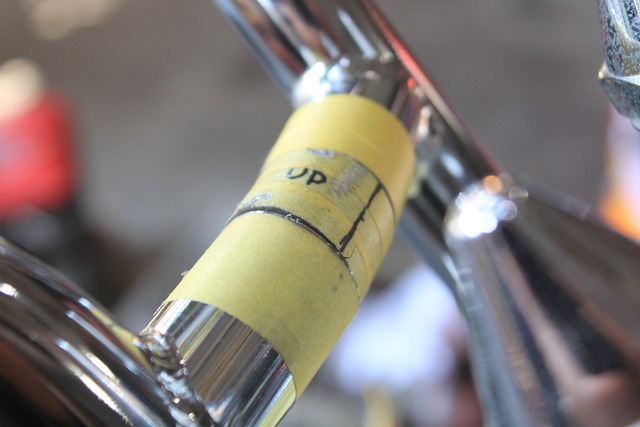

★1”パイプのベント部を利用し、カラー造作、歪み出ない様、点付けからの本溶接。

*こんな感じでハンドルバー造作です。(こちらも仕上げは後日と成ります)
後、ミニスイッチ化の作業と進めます。

★続いてガス・タンクの位置決めです。

●当方 所有のスポタン・ベースのハイマウント、ロングタンク。

仮載せまでですが、現状の全体像・把握の為アップします。

IMG_2237


IMG_2235

IMG_2238

★この辺りが良い位置かと思いますが、
既存フレームのマウントも、タンク側のマウントも切除 及び造作し直しと成ります。


IMG_2240

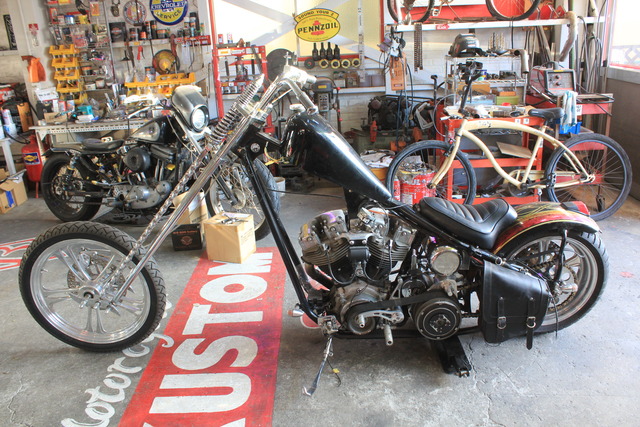

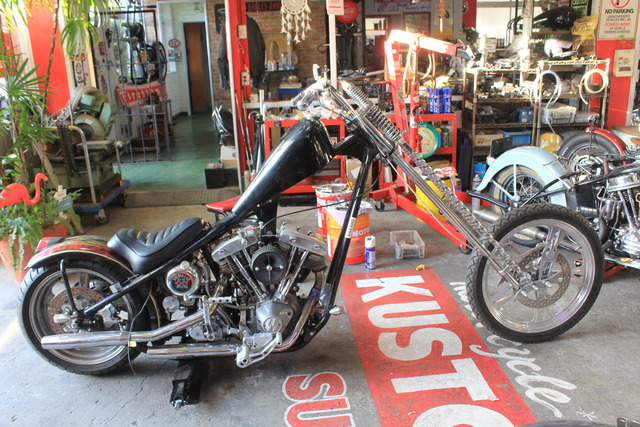

★現状は こんな感じです!
