★HARLEY-DAVIDSON & MARLBORO MAN

HARLEY&MARLBORO'S RULES OF YHE ROAD


映画MGM  1991年　全米公開、日本公開は　92年
主演ミッキー・ローク　自身の車両である H-D '89 FXRSベースの★BLACK DEATH 3


制作は　バーテルズ CA.
映画製作に際し　数台のレプリカがつくられ、2000年当時　２台のクローンが確認されていた
（内１台は日本国内に有ります）


クローンのレプリカではなく　あくまでミッキー・ローク　オリジナルのクローンをとのオーダーで
大変　長々　御時間頂いている車両です・・・


★今回は　エキゾーストの制作です。

劇中ではオープニングのシーンと　自身の走行シーンのみで、右サイドの映像（画像）がない・
BLACK DEATH3を制作し　当初所有していたバーテルズcaの画像をもとに製作します。





★　スペック上、PIPES:handmade 1-1/2-inch straight

＊通常H-Dは　1-3/4”(44.45mm)   1-1/2"というコトは　38.1mm と細い。

ヨレヨレなラインも忠実に　との御依頼の為、
当初　パイプに砂を詰め、炙りながら手曲げ・・と考えていましたが・・

ベントパイプ使用でウェルドで制作する事にしました。


＊1-1/2”（38.1mm)パイプは　軽自動車のマフラーにも使用されているとの事で
スチール製　素地の作成用パイプが入手できました。

＊製作過程の画像が　全然ありません・・


★まずはフランジ部分（ヘッドに組まれる部分）の作成から。
ベントパイプにリング　溶接しマウントさせてからの各部造作。

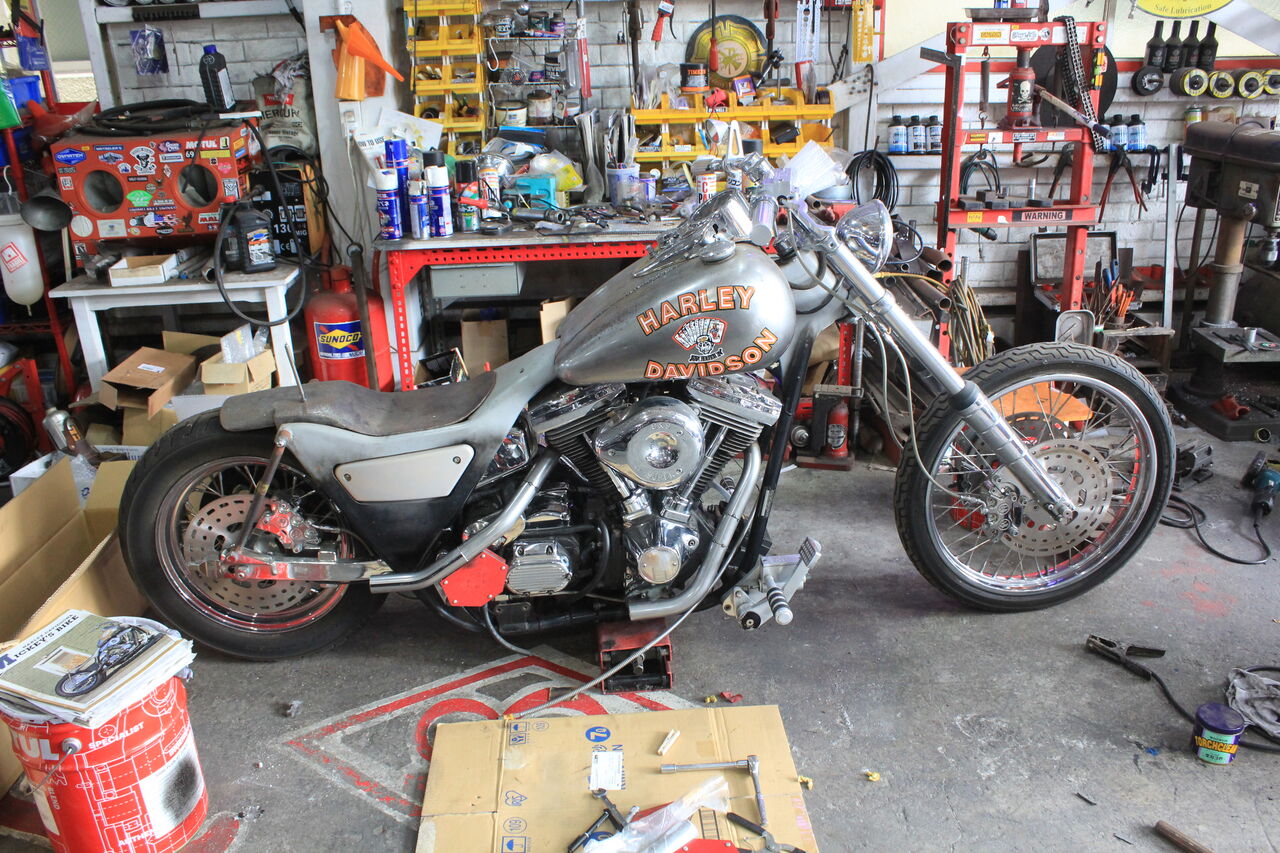

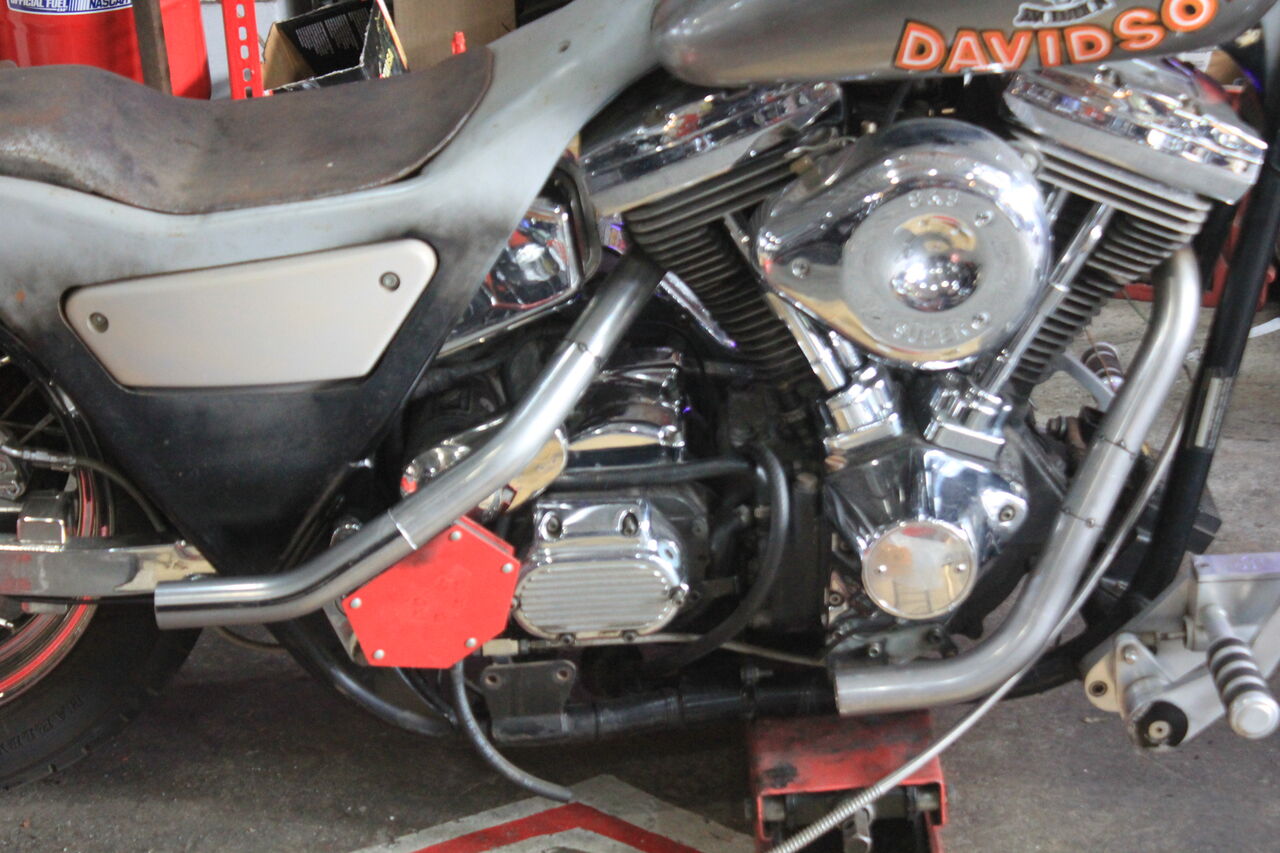

★様々なベントパイプ用意し、画像とあてがいながら
点付けで全体像を出していきます。

Φ38.1　Ｒ100の　10°　30°　60°　70°　ストレートを使用し組み上げていきます。

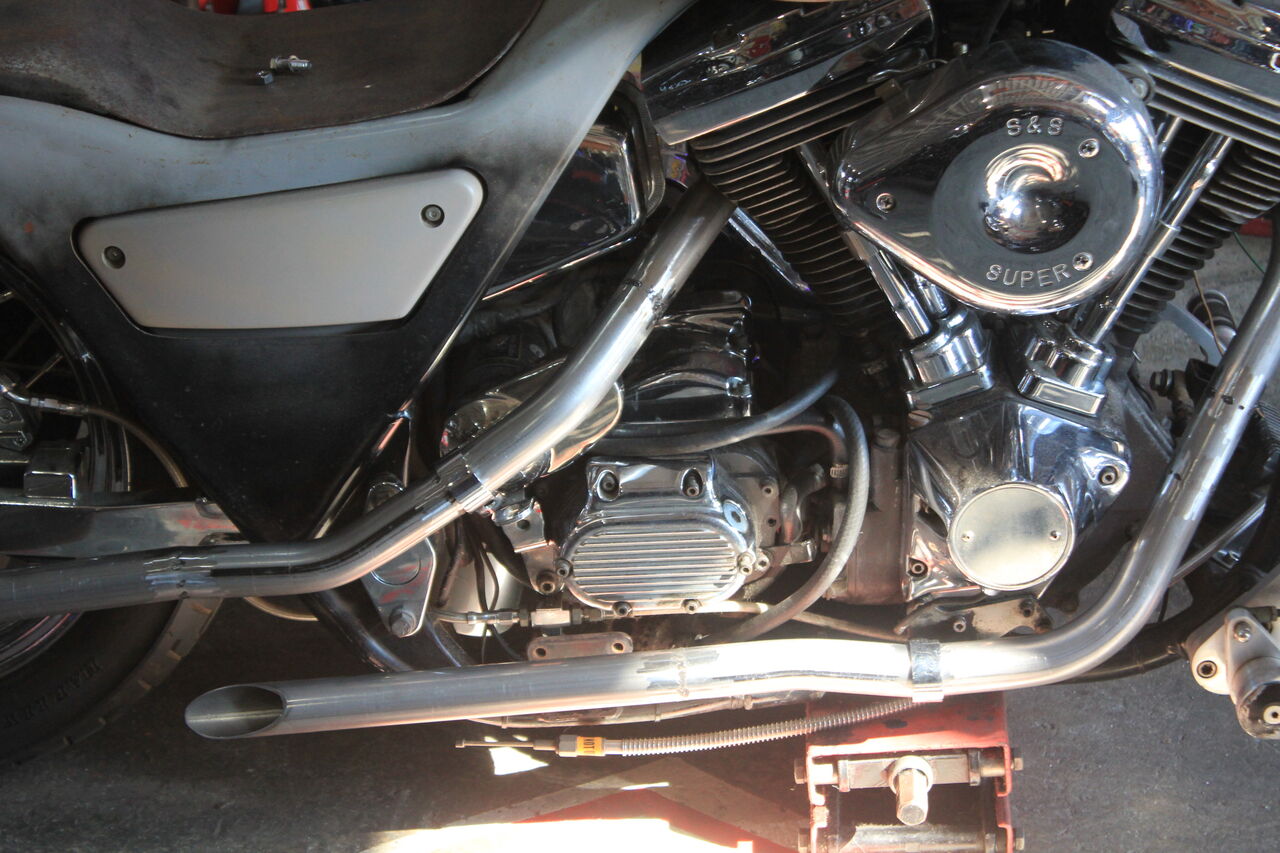

★スラッシュカットの向きが前後で微妙に異なる所も忠実に！

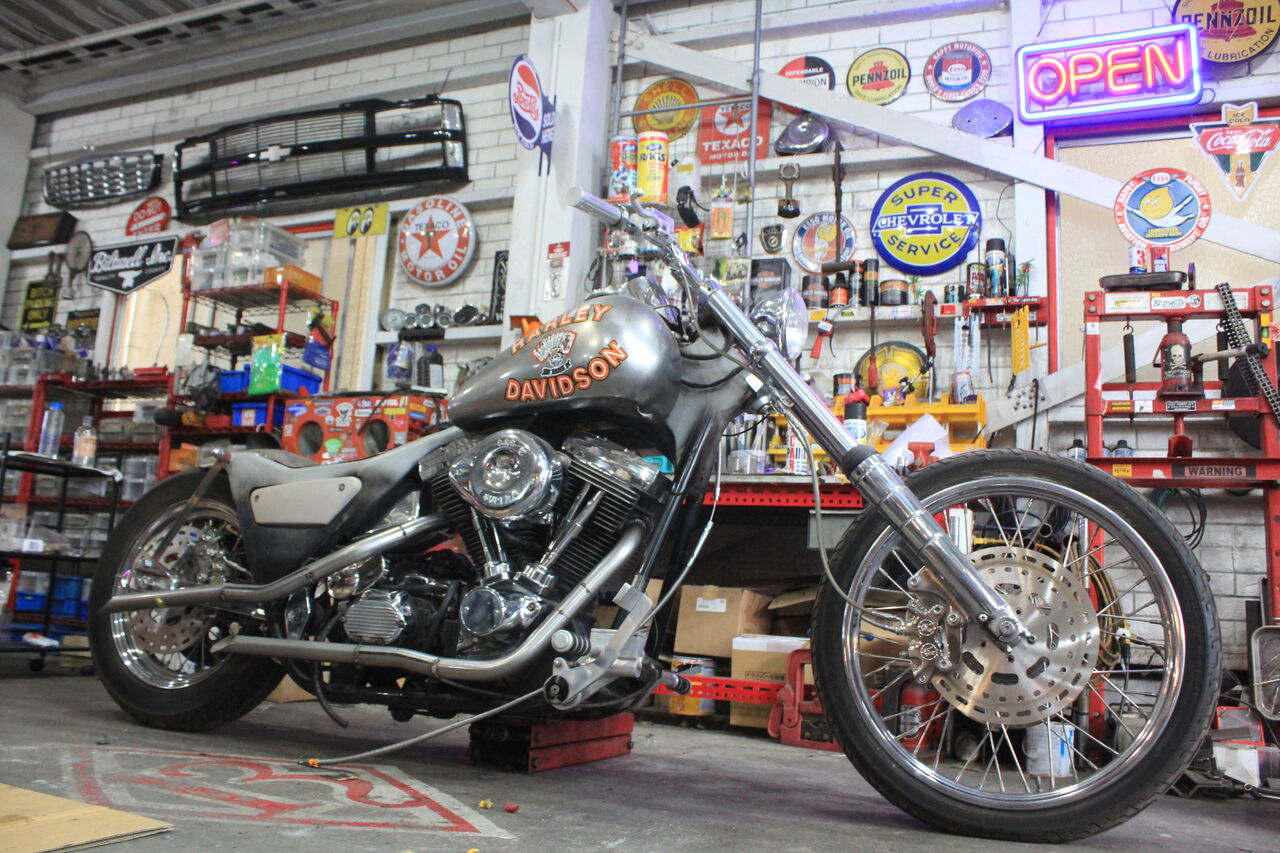

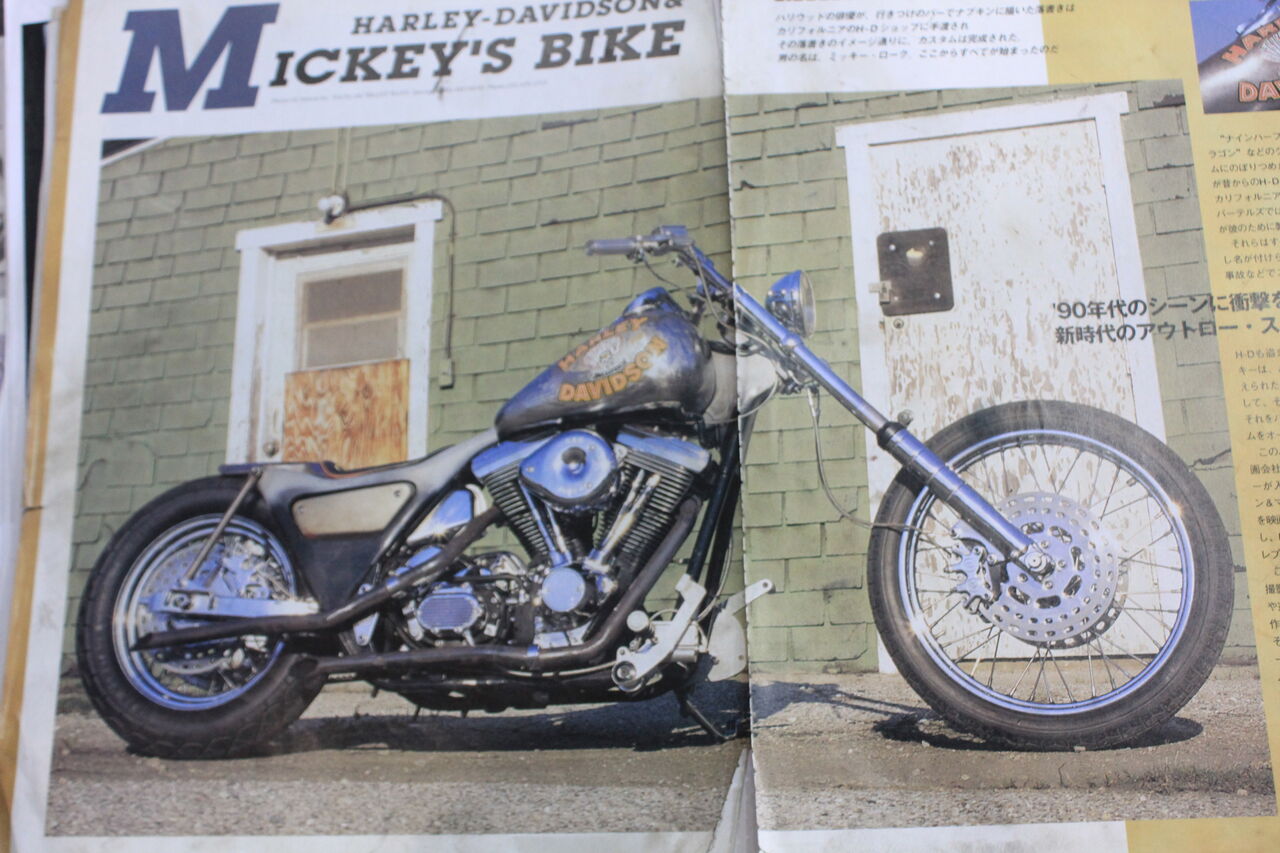

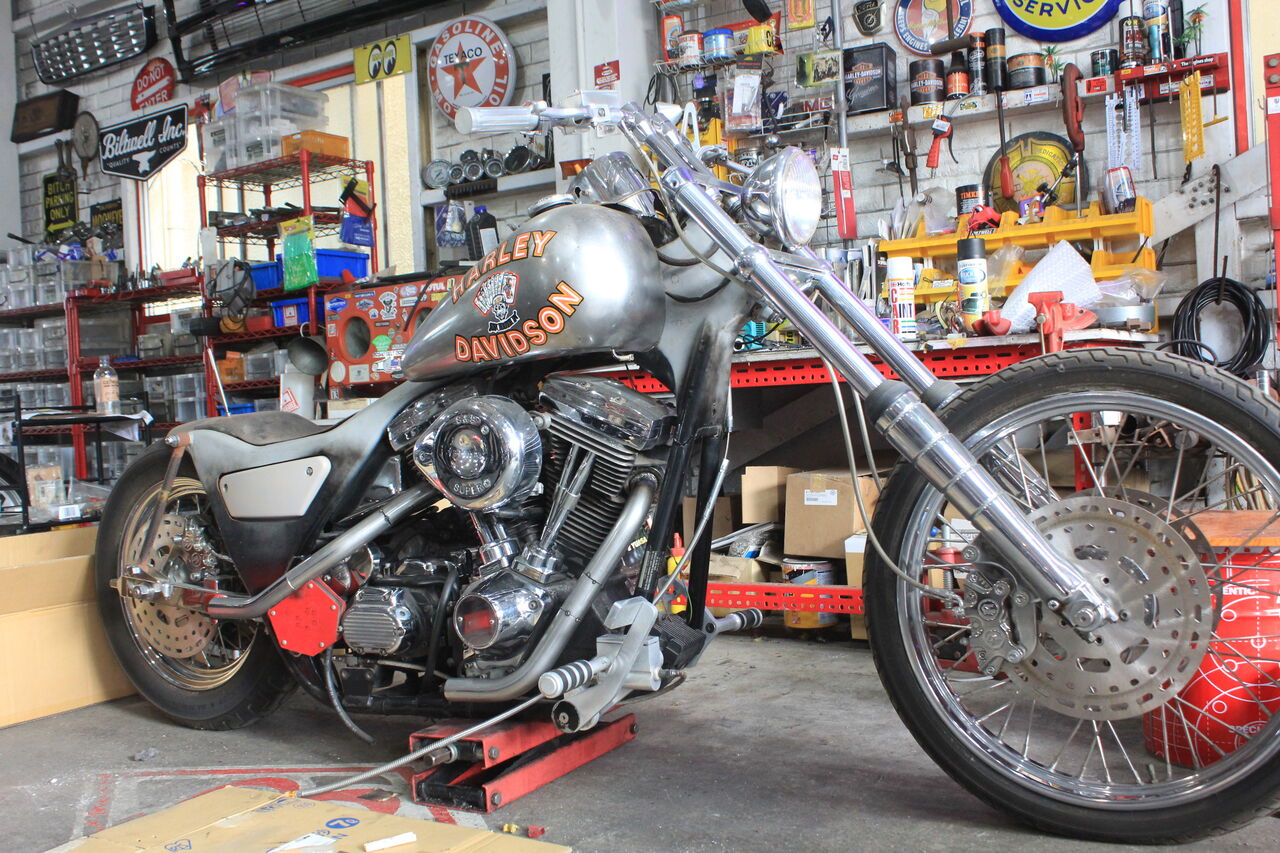

★バーテズCA 所有のクローン画像と　同じような角度から撮りました
御確認下さい・








＊Ｒパイプの曲げは　上記画像の後、若干ゆるやかに修繕しました。

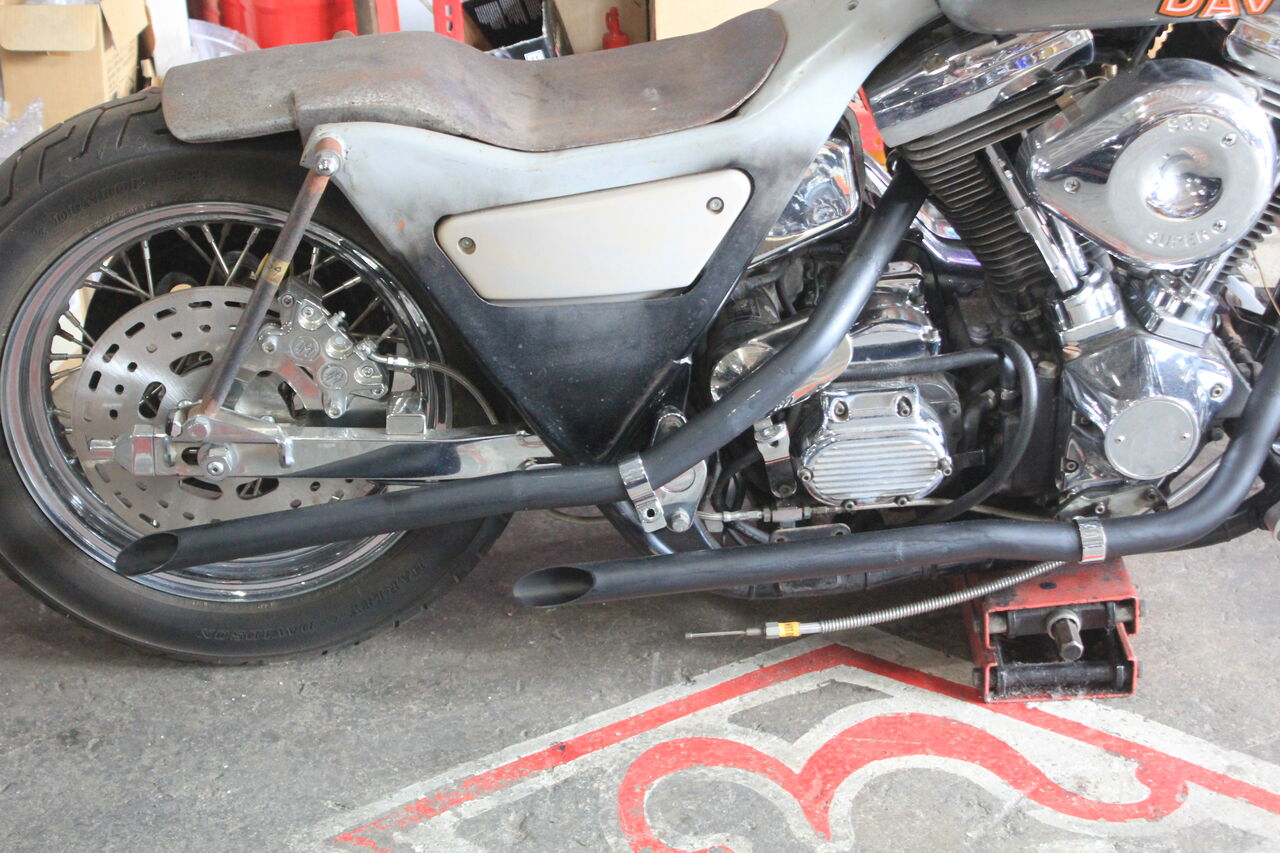

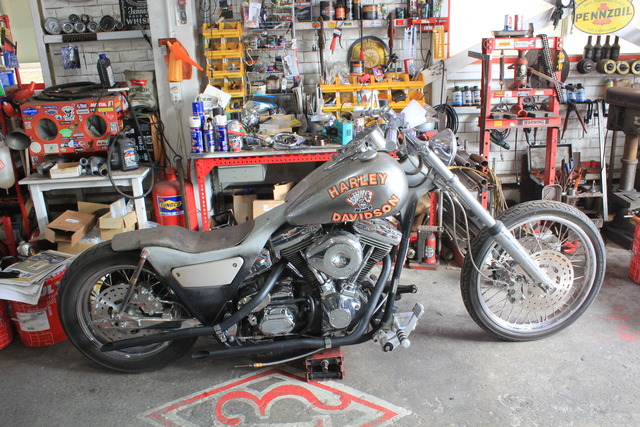

色は　同等の艶消し黒染　ファインのブラッセン。軽く　焼き付けしてあります。










 ★ブラケット位置も　Ｆは完了、Ｒパイプは位置決めは完了　造作していきます。

こちらが完了したら　
シートの制作、メーターの問題、サイドスタンドの問題　保安部品の問題等を詰めていきます。


★現状　作業報告でした！
