★HARLEY-DAVIDSON '92 EVO/FXD
ダイナ修繕記録 Vol.05です！
[ 過去作業記録Vol.01~04はこちら ]

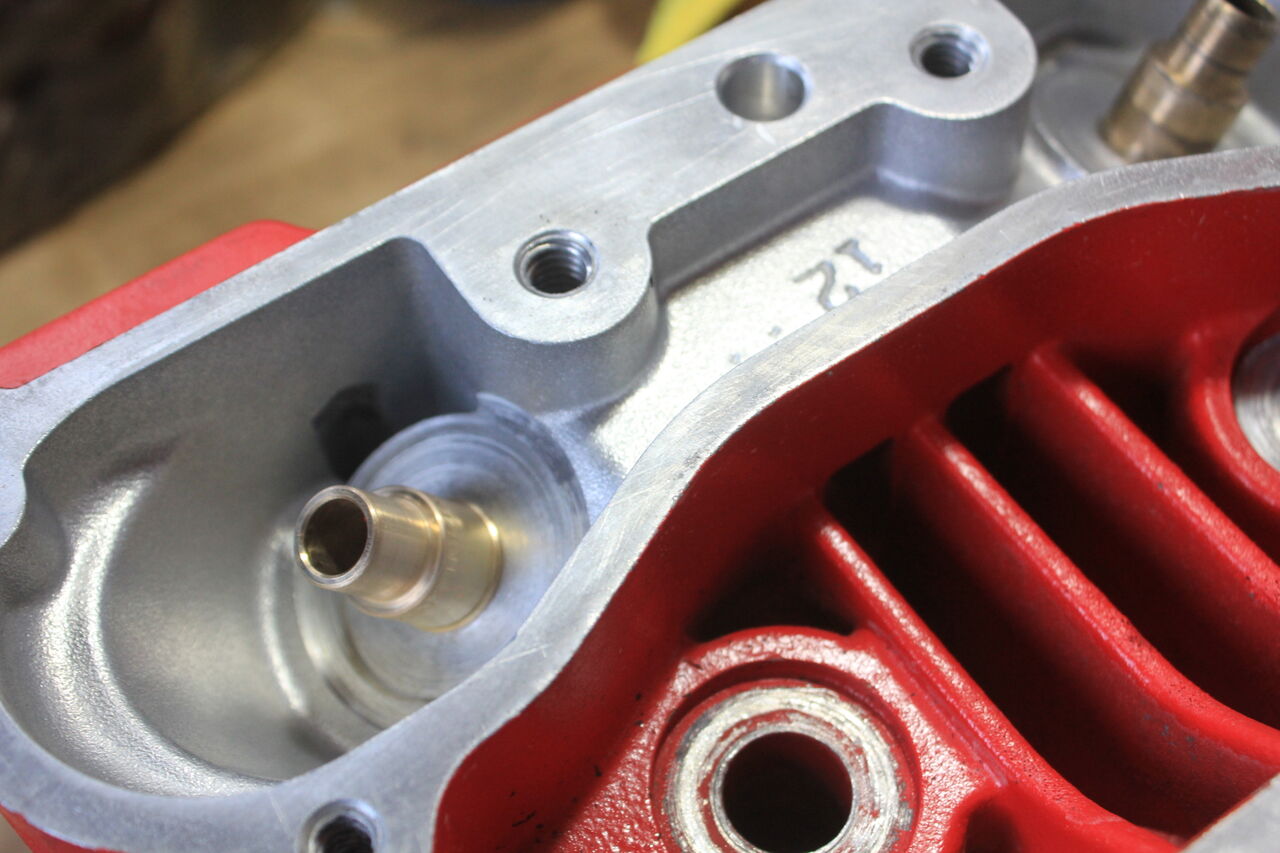

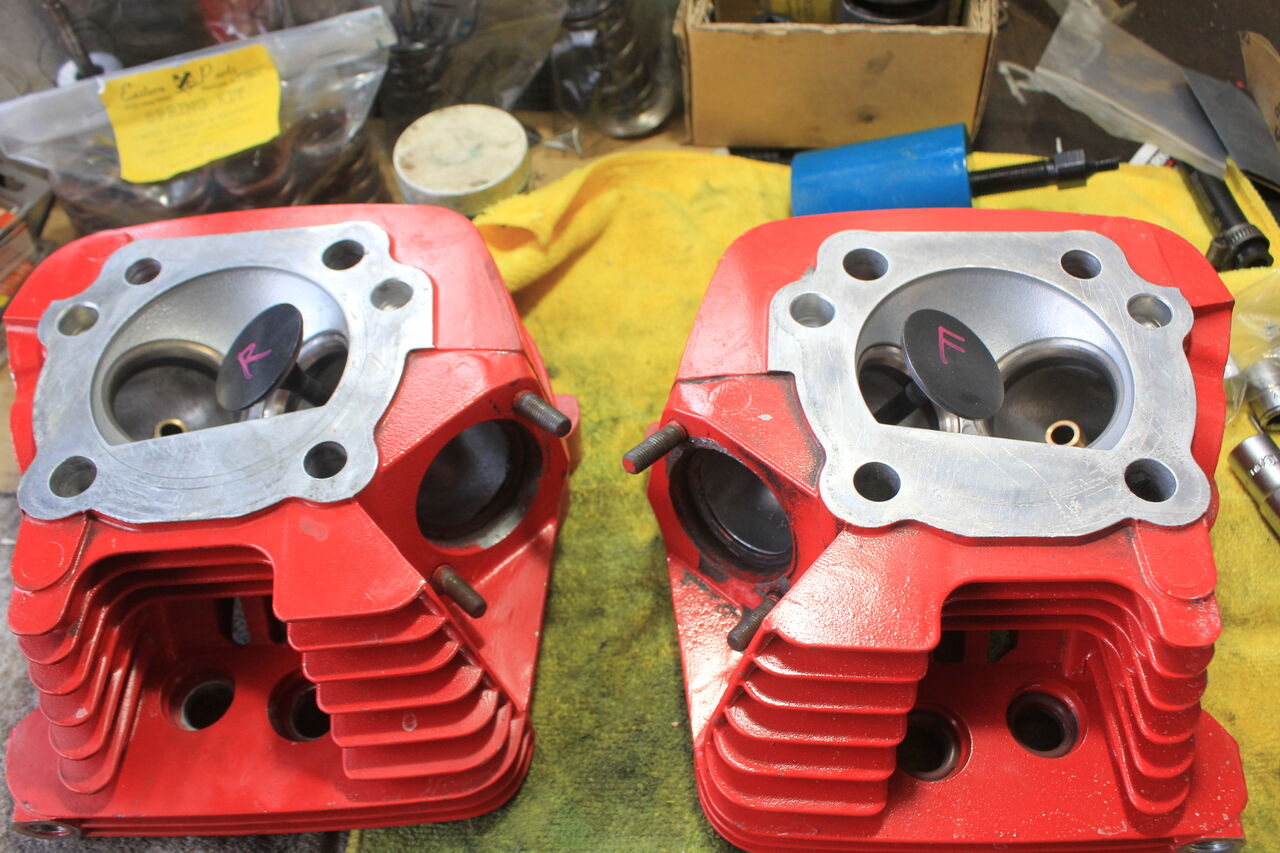

★バルブステムとガイドのクリアランスが過多だった為、
EX側のみ 前後共 バルブガイドを打ち換えます。
圧入箇所の為、ガイドはオーバーサイズ +0.002"を用意し
＊AV＆A/HG5502
ガイド外径・切削合わせ、善きに加工してもらいます。
ガイドのステムシール圧入部は Fと同径に切削加工します。

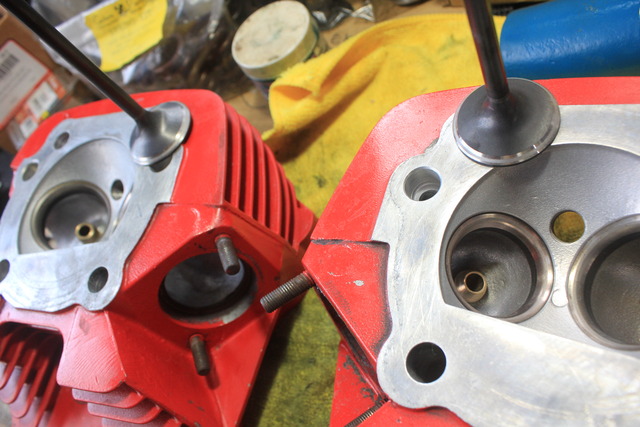

又、EXバルブは交換の為＊AV＆VHD10、バルブシートカットとシート擦り合わせも行います。

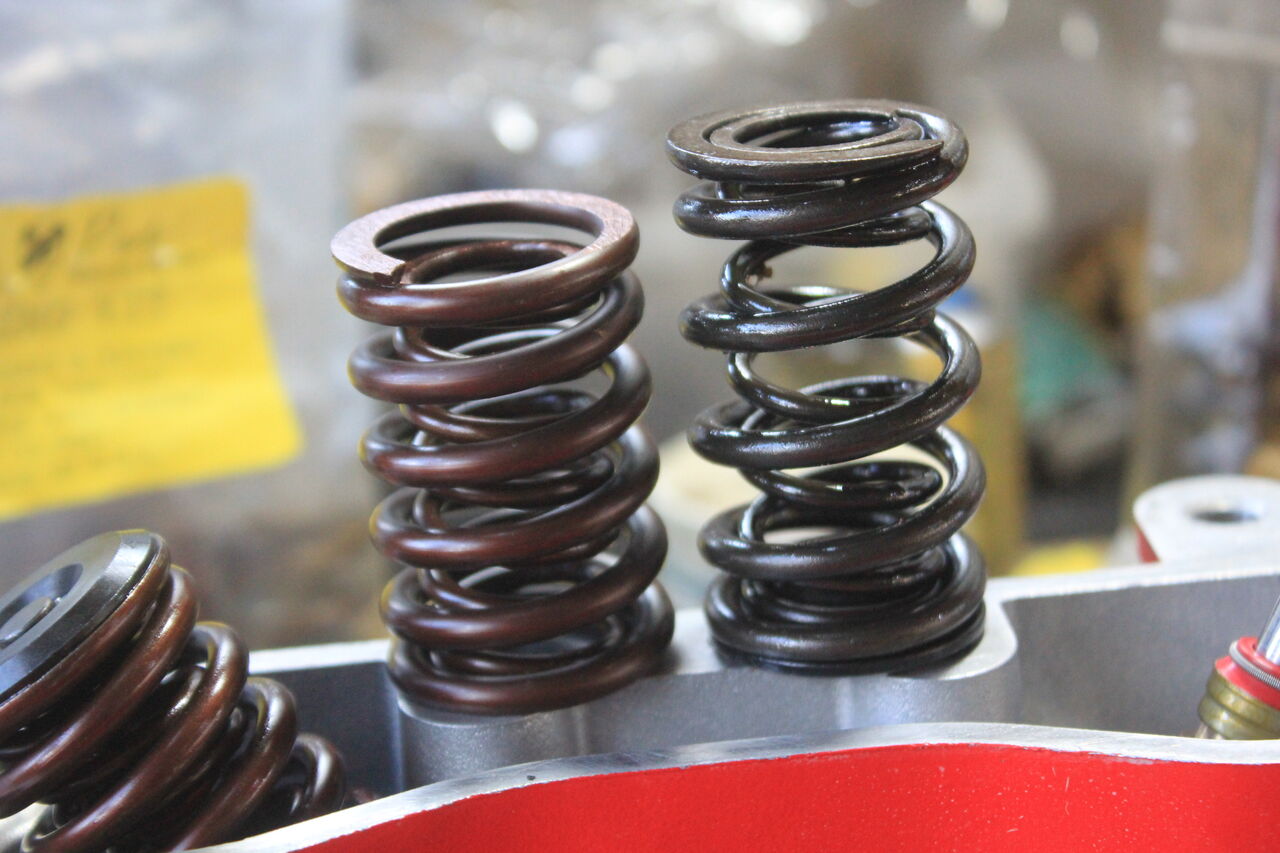

★右は元々組まれていたスプリング
左は今回用意した EASTERN/15-0042 84-04yBT用 バルブスプリング
巻き数が同じで ハイトが長いものを組まれていたのは
サージングを起きにくくする意図と思いますが 今回はストック長を組み直します。

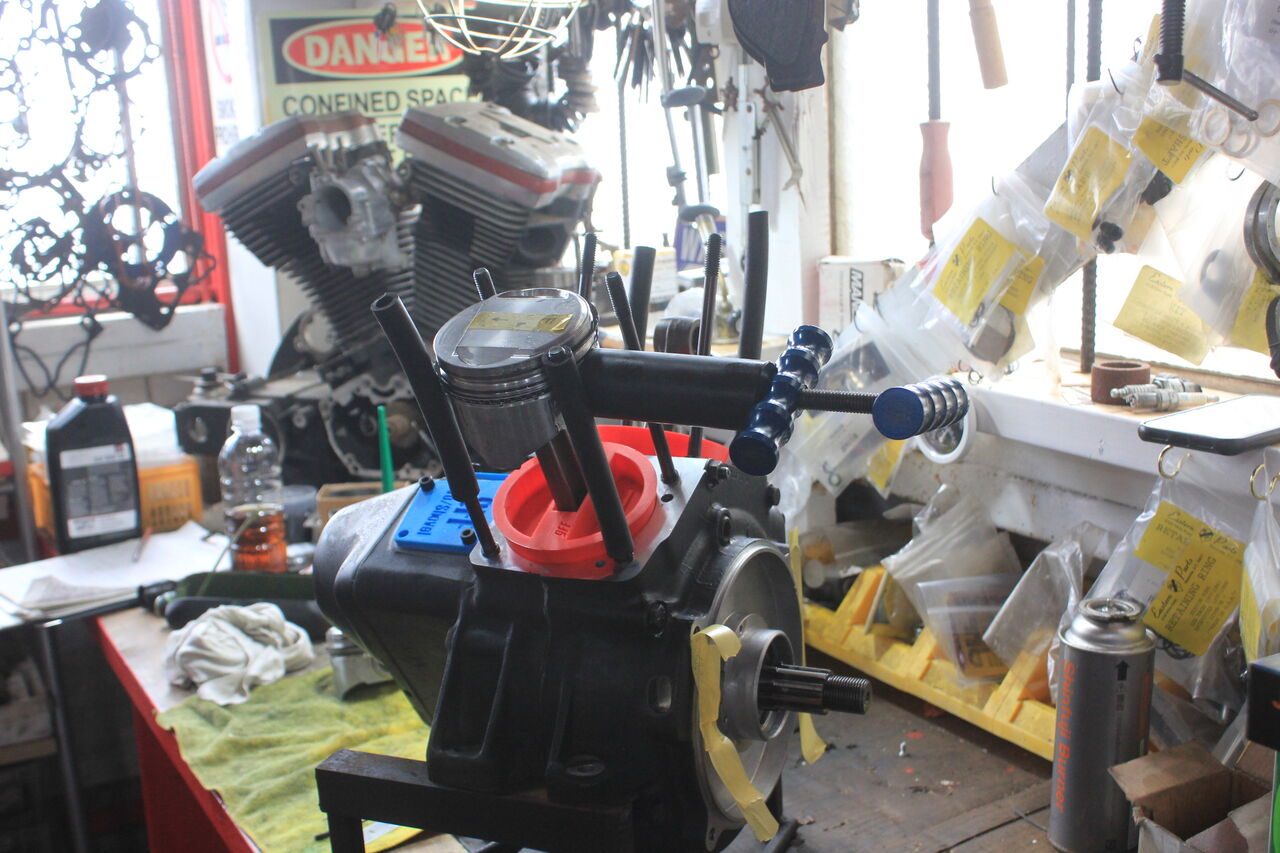

車体から降ろしたままのクランクケースにピストンを組んで行きます。

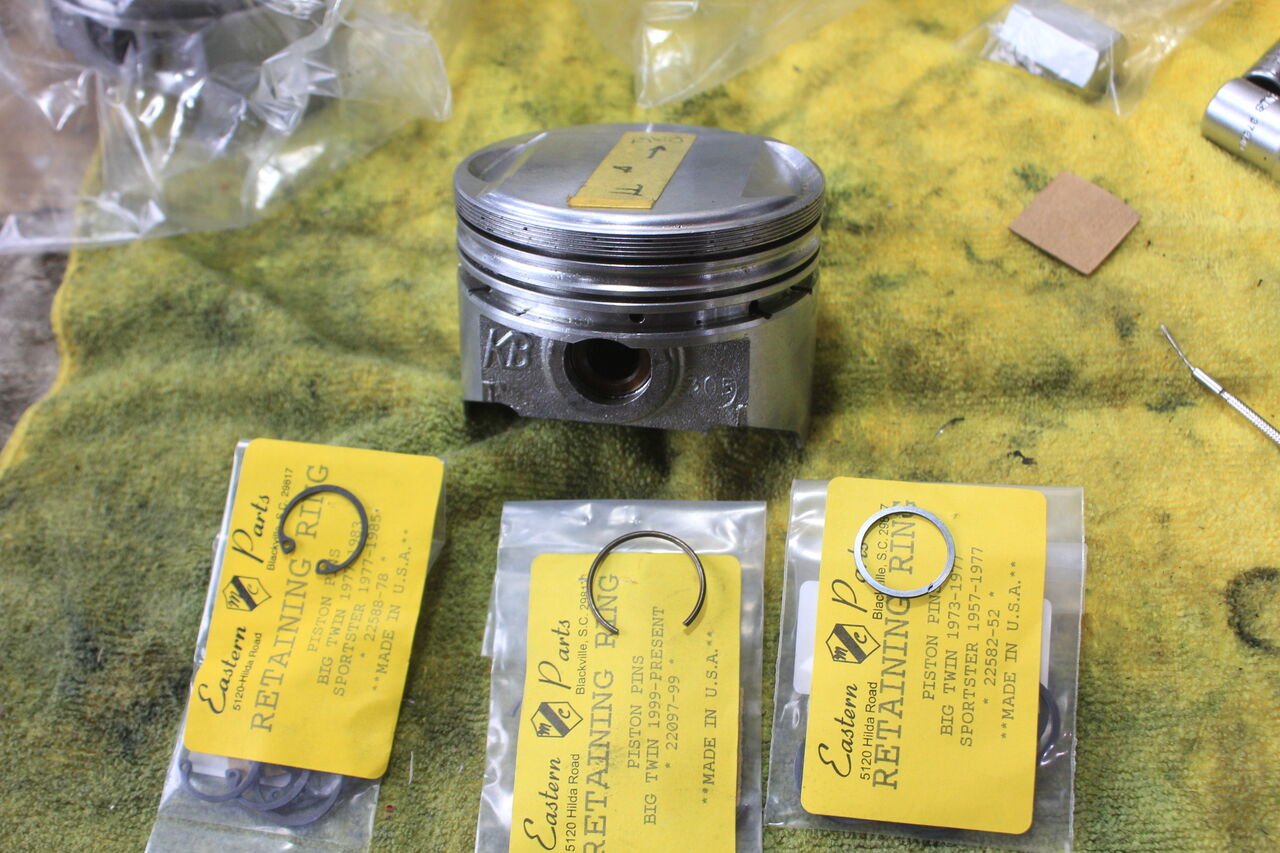

★ピストンは KB Performance KB305 +.010" 9.6*1のハイコンプ
ピストンピンのリテーニングリング
通常EVOは 上記画像中央の Ｃ型のものを使用するのですが、
既存のピストンのクリップ受け部と 幅が合いません・・
バラした時も Ｃ型ではなく 画像右のクリップでした。
当時のKBのカタログも確認し 今回使用するのは 画像右のサークリップです。
H-Dでは 73-77ｙBTと 57-77ｙXLに使用されているものです。
社外品で組まれている車両は このように現物確認しながら
最良なモノを その都度チョイスする必要があります・・・・・
★ピストンリングは HASTINGS/2M6164.010
モリブデンコートが施された ＋.010”オーバーサイズです。

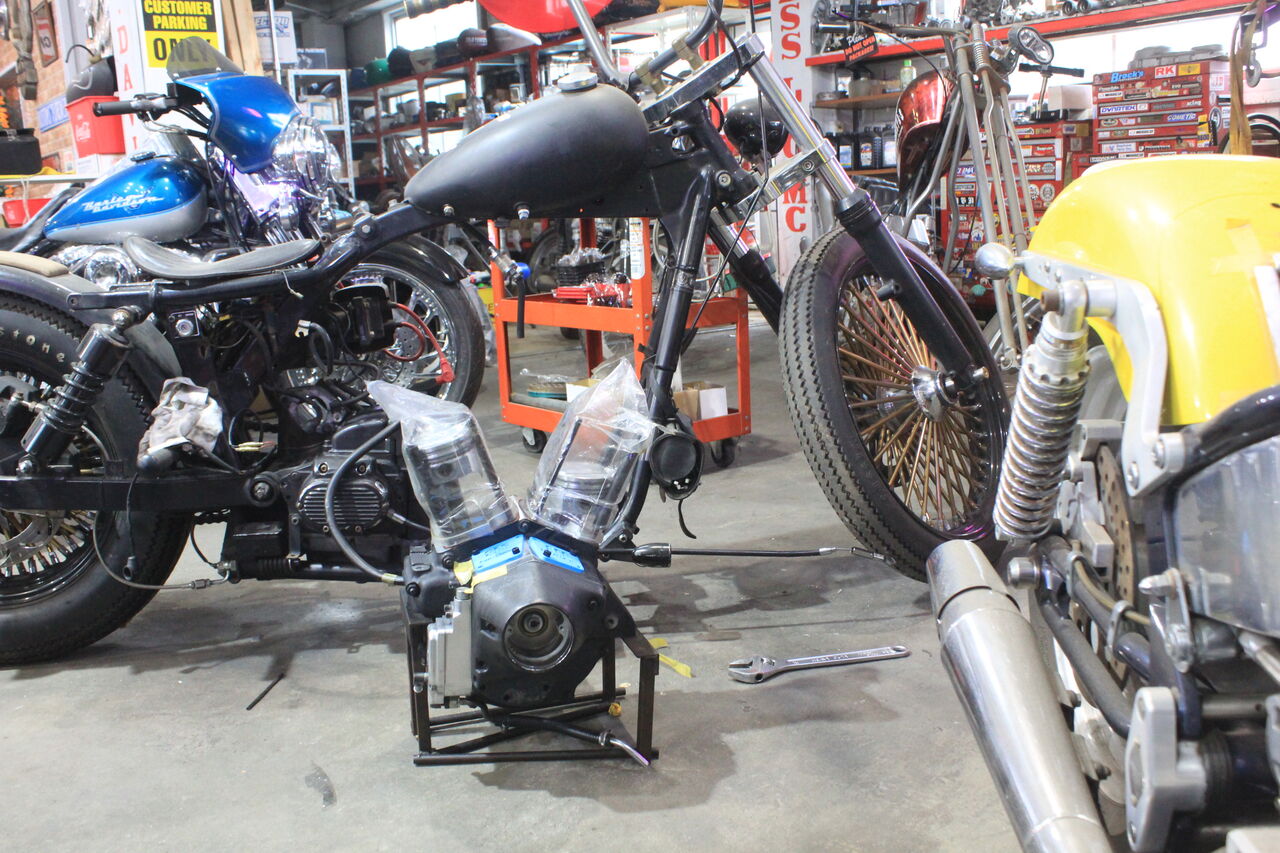

★ピストンを組んだ この状態で車体に載せて行きます。
リフター廻りも卓上で組んでからと思っていたのですが・・・

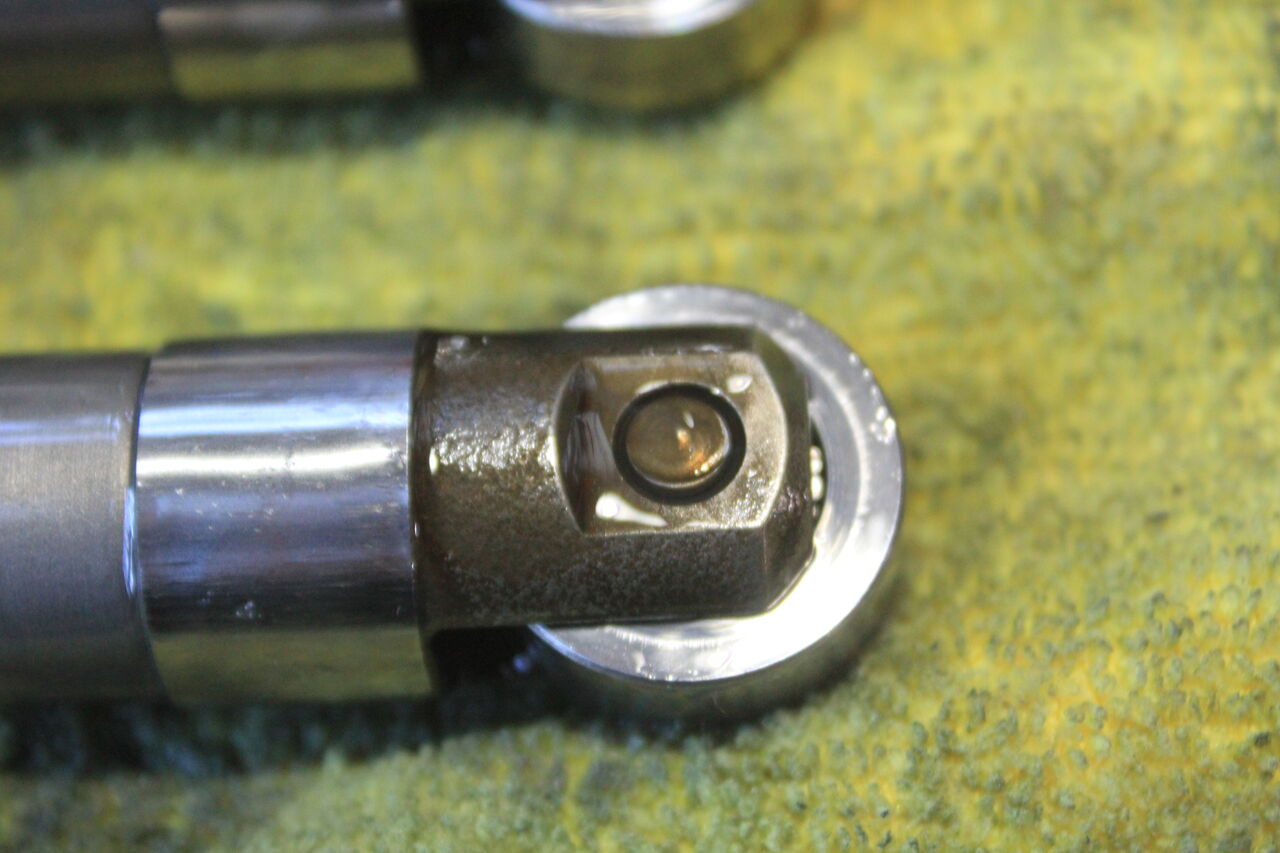

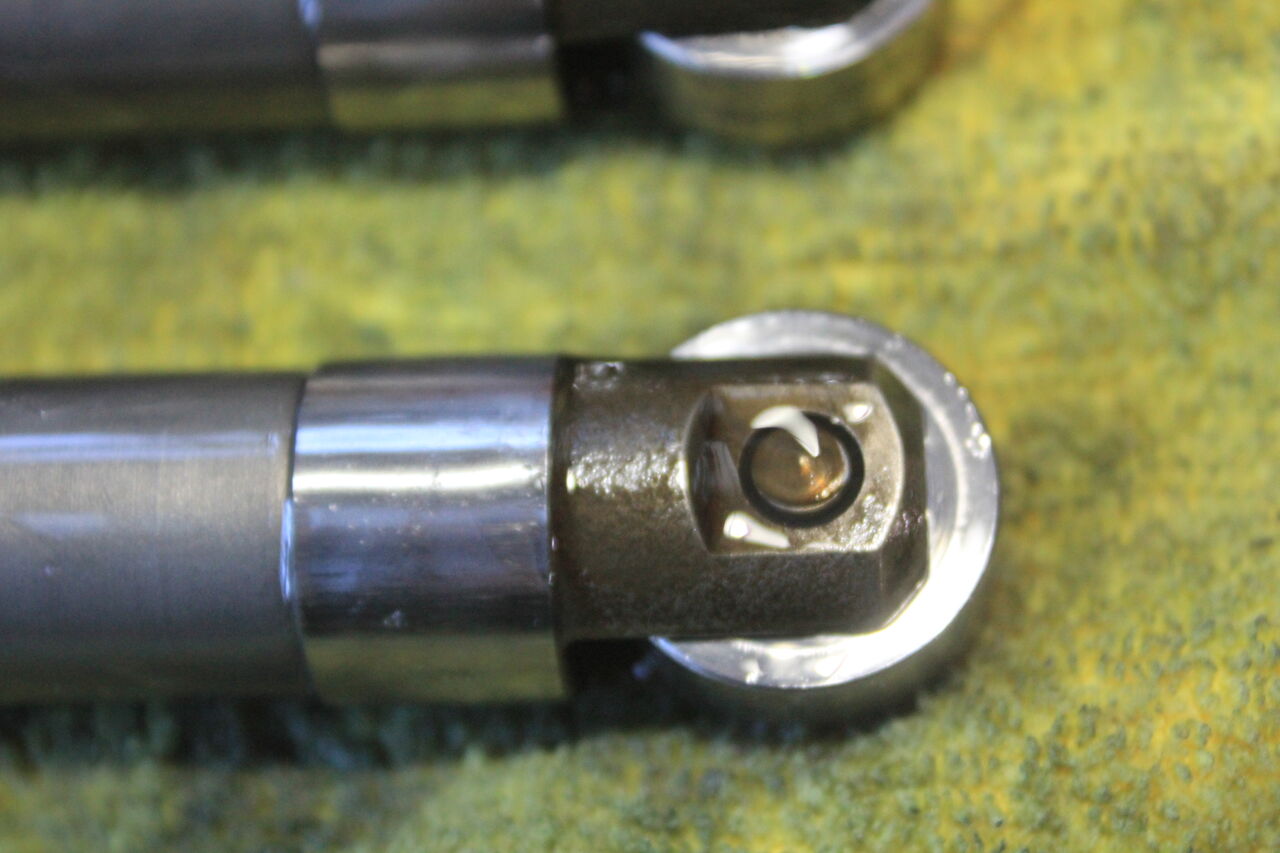

判りずらいかな・・４本中１本 リフターのローラー部のベアリング損傷で
ローラーが ガタガタに動きます・・
中心点から外の出の長さが異なるのが 見比べて貰えればワカルかな
＊追加発注の為、リフターは入荷待ち・・

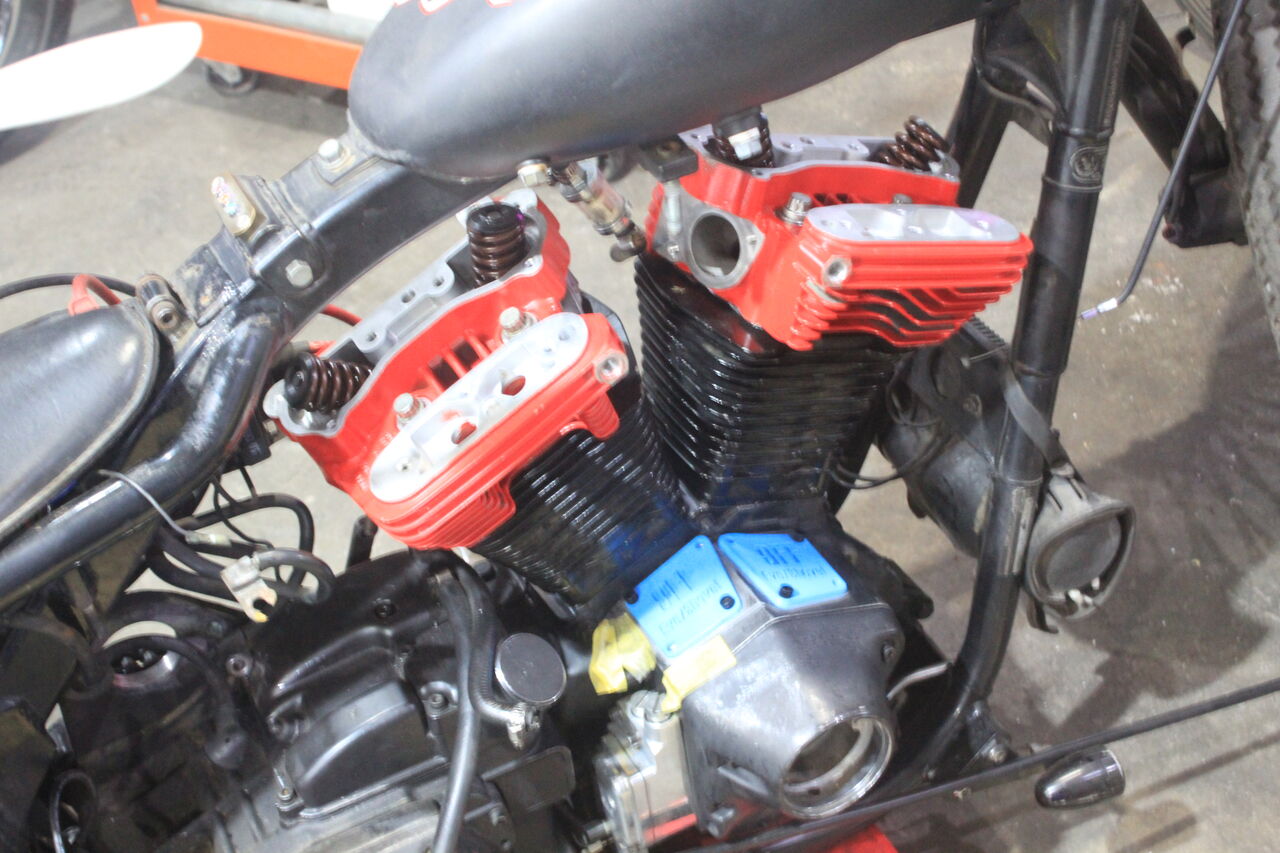

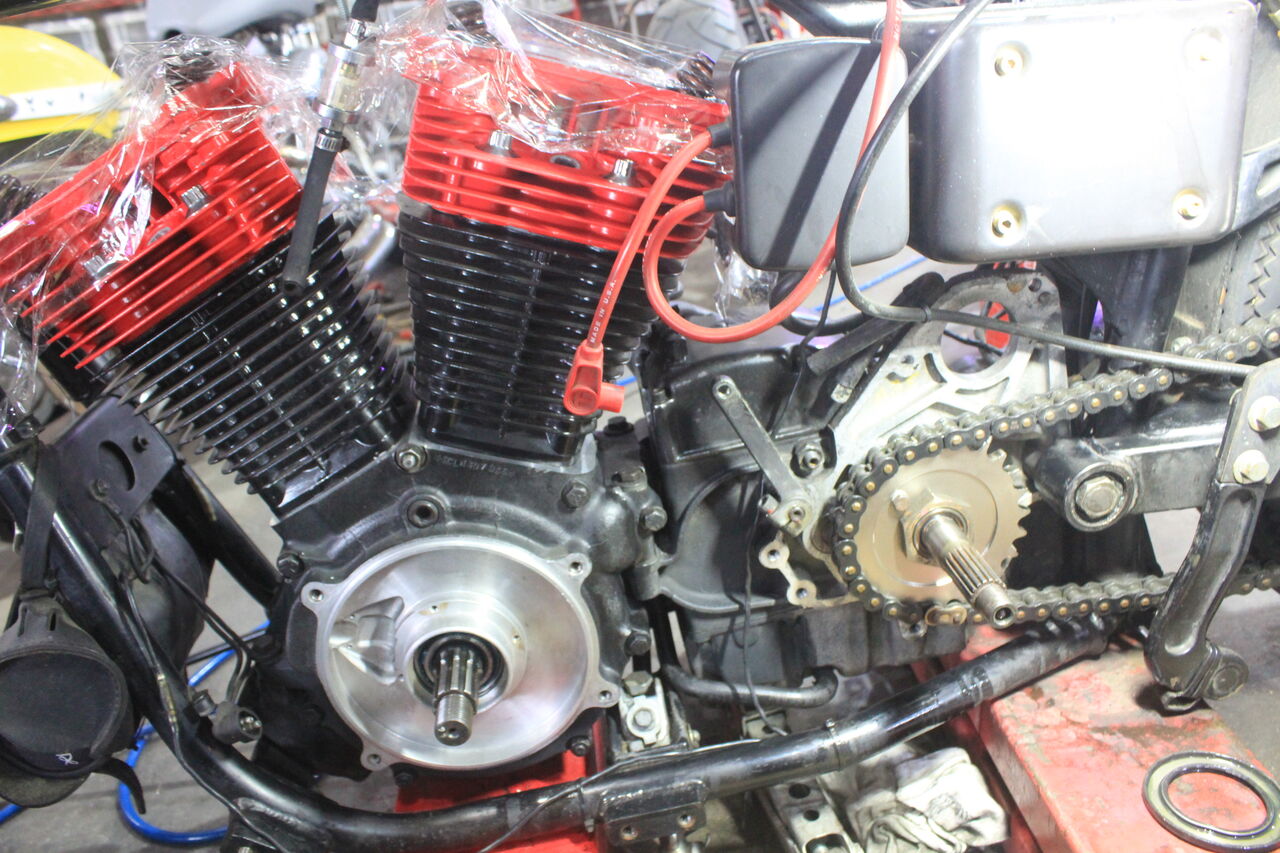

★前後 シリンダー及びヘッドを載せて行きます。
ここで 先にプライマリー側に移ります。

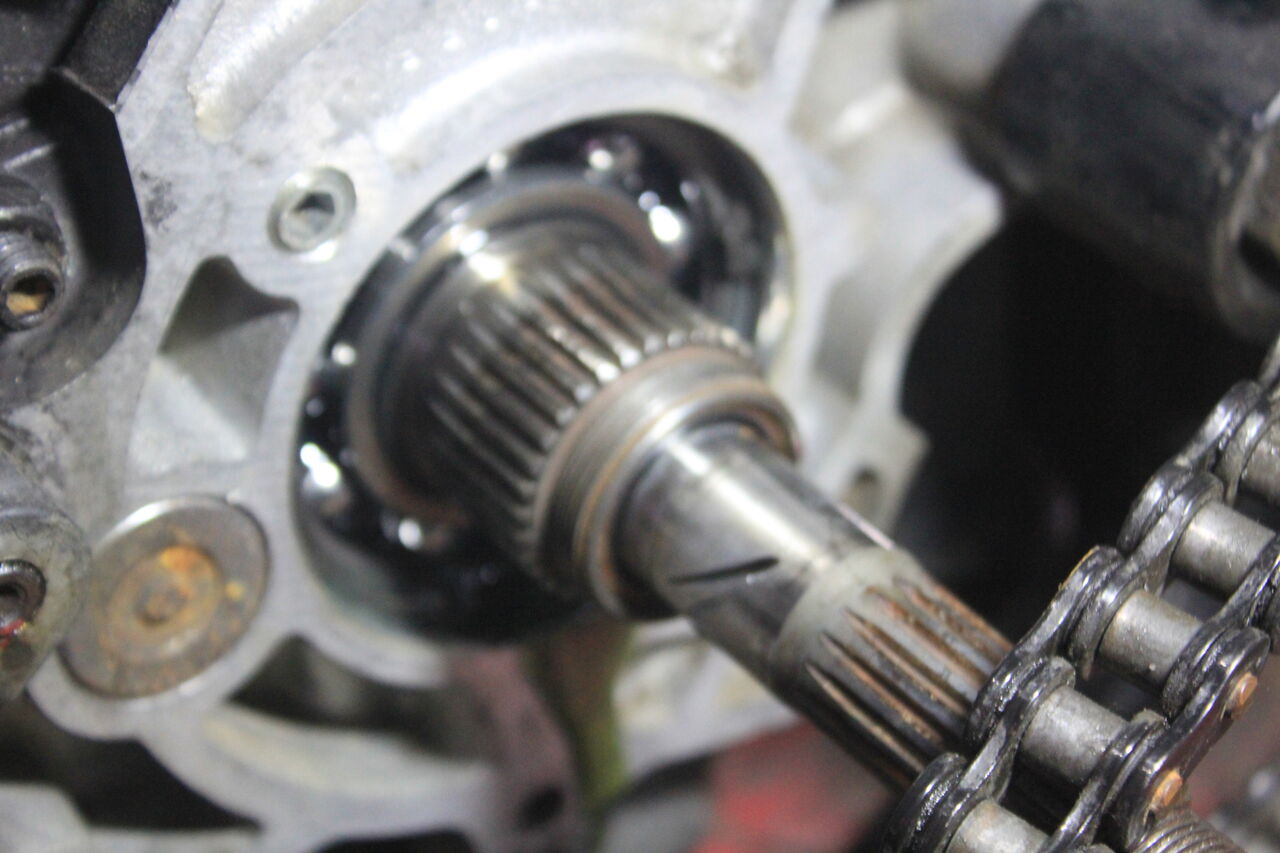

★ミッションの メインドライブシールは交換 打ち換えます。
ドライブシャフトの傷 エッジ部を研磨して行きます。
＊本来ならドライブシャフト交換となる程の傷ですが
シャフトのブレが皆無なのと、オープンプライマリーの為 オイルリークの問題が無い事から
研磨で仕上げます。

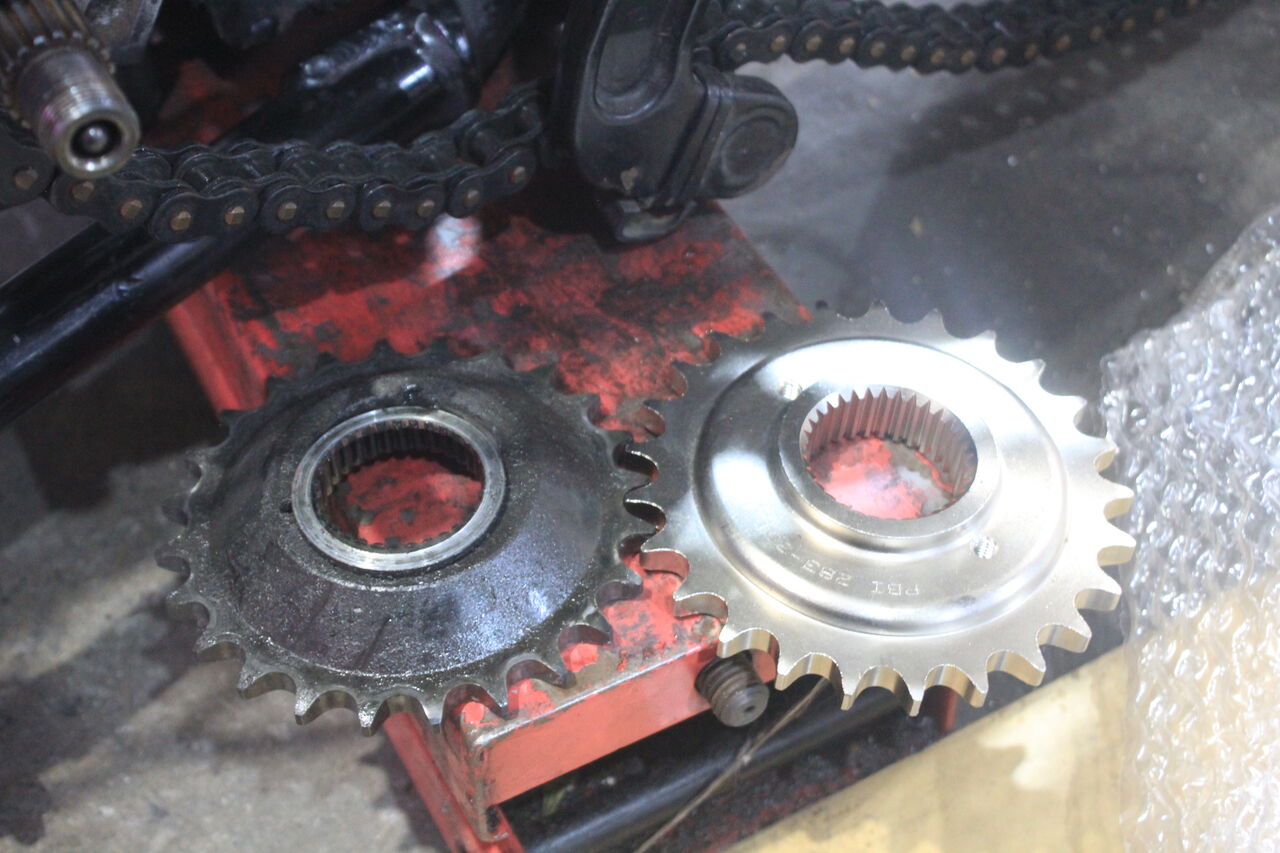

★Ｒスプロケは替えずに 現状より最高速を伸ばしたいとの事で
用意したのは MISUMIengineerring/25T 530用スプロケ
在庫無しでしたが 急ぎで御用意頂けました。

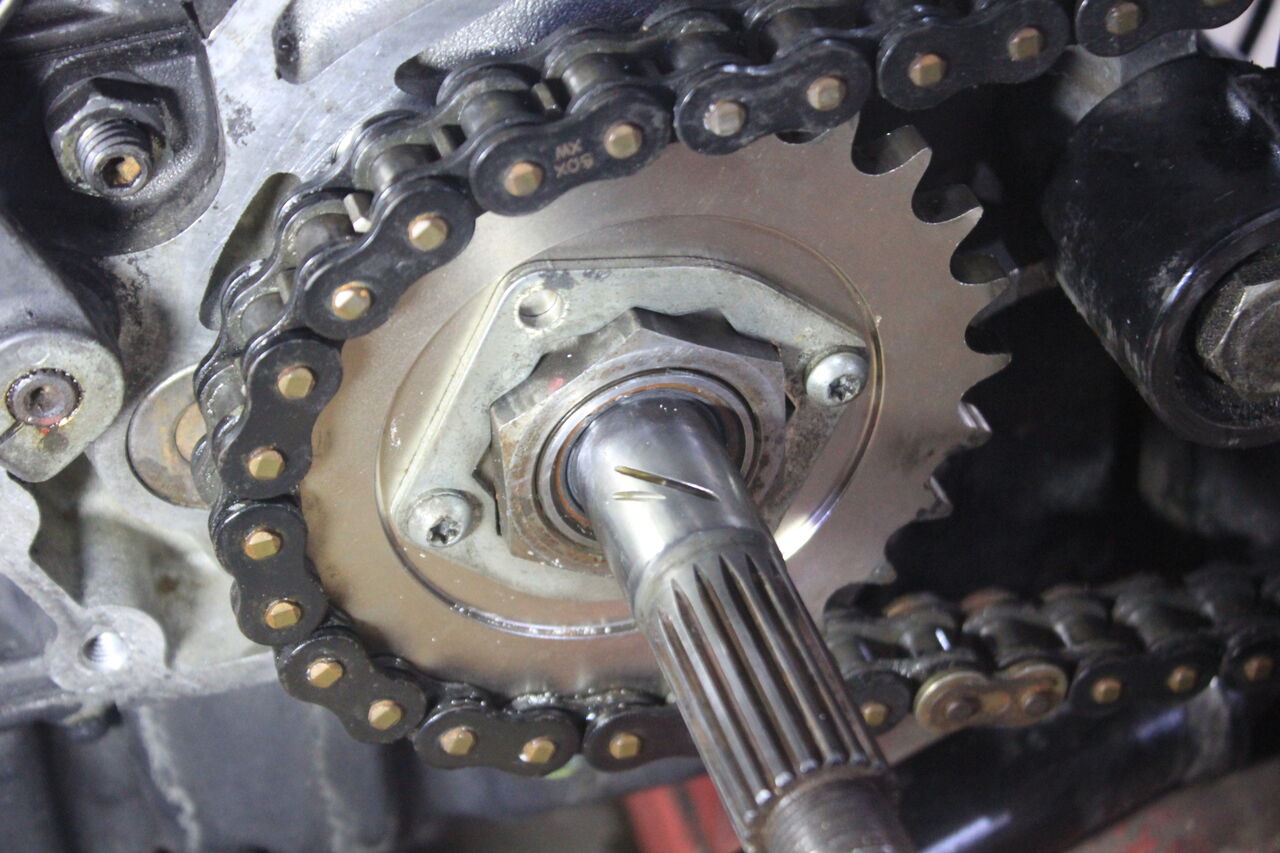

★スプロケの出が異なる為、Rで帳尻合わせが必須です。
ロックナットを受ける部分を フライスすれば
キャパが稼げてスペーサーが入れられるのですが・・・その加工よりR合わせで良いかなと。
ロックプレートも追加です。
通常プーリーで使用するものが ドンぴしゃでした。

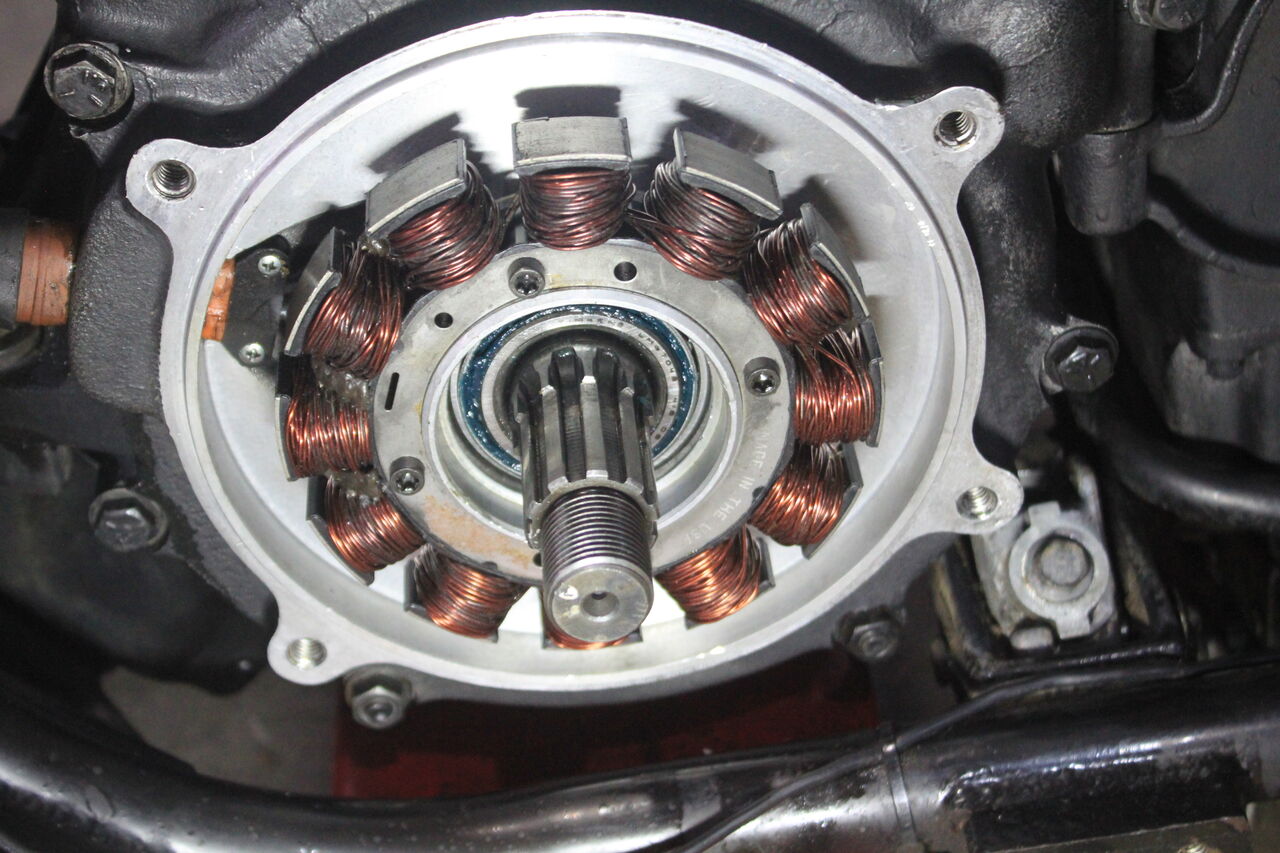

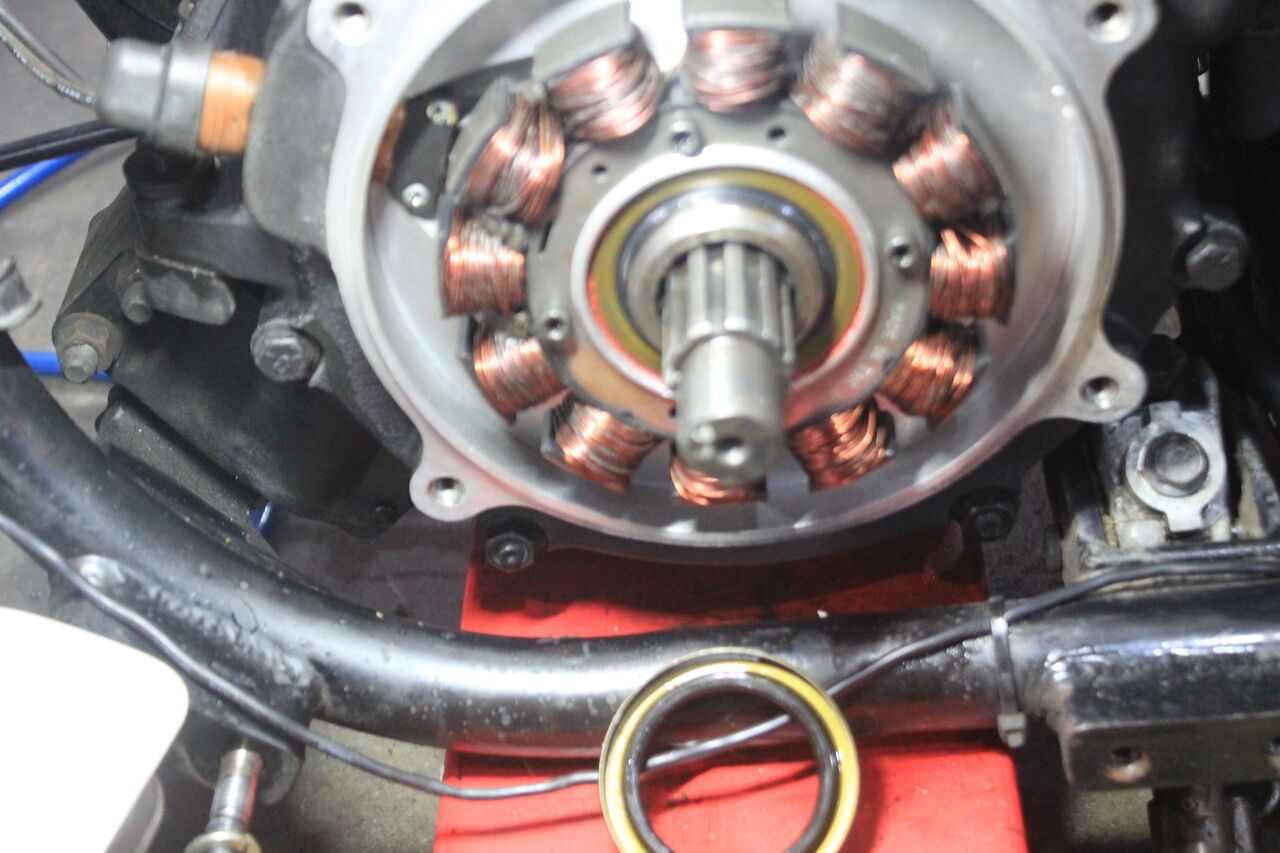

＊オープンプライマリーなので
クランクシャフト部のシールは 通常と逆向きに組みます。
この時点で、エンジンマウントは仮組みです。
ラバーマウントのダイナなので、オープンのバッキングプレートを組み
エンジンとミッションが平行な位置出しをしてから フレームに組む為です。

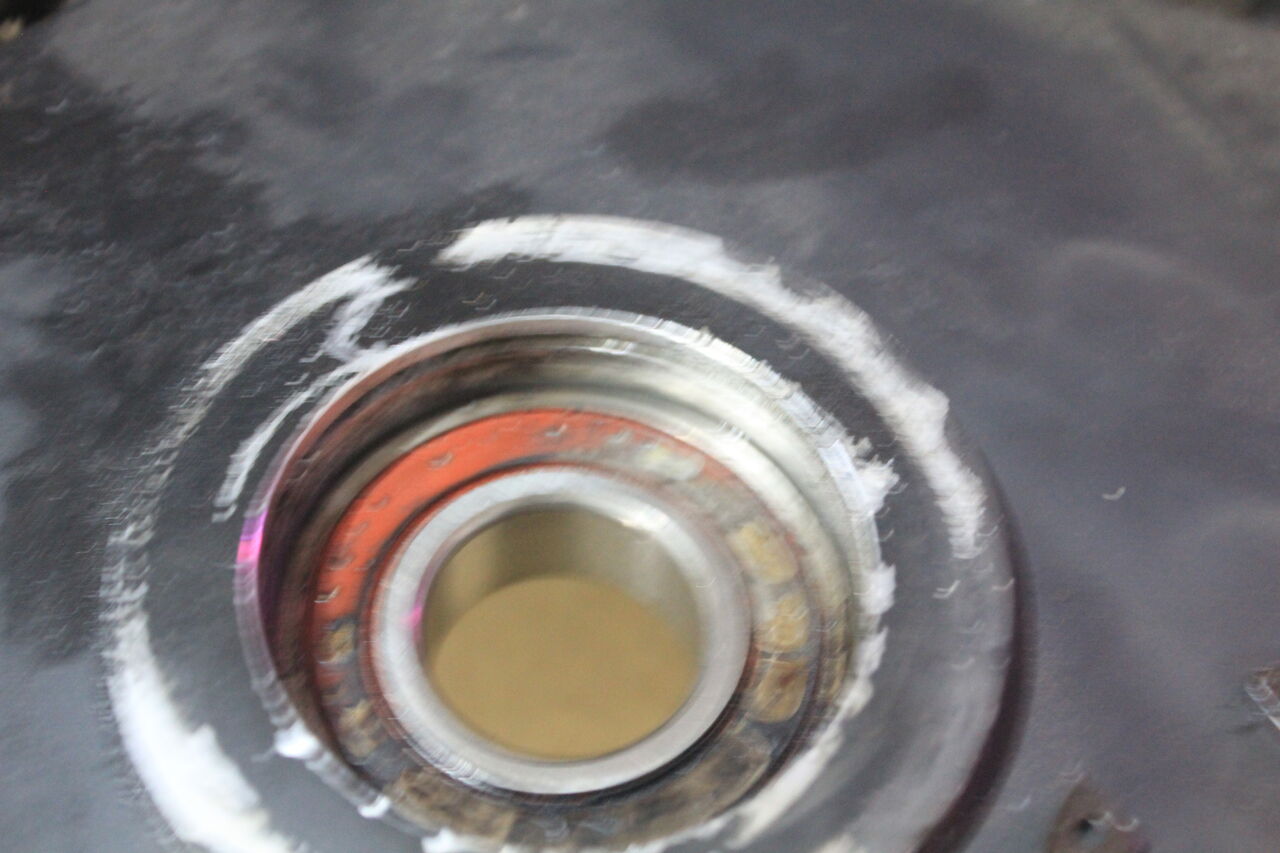

で、外すのにとても苦労したバッキングプレートですが・・・

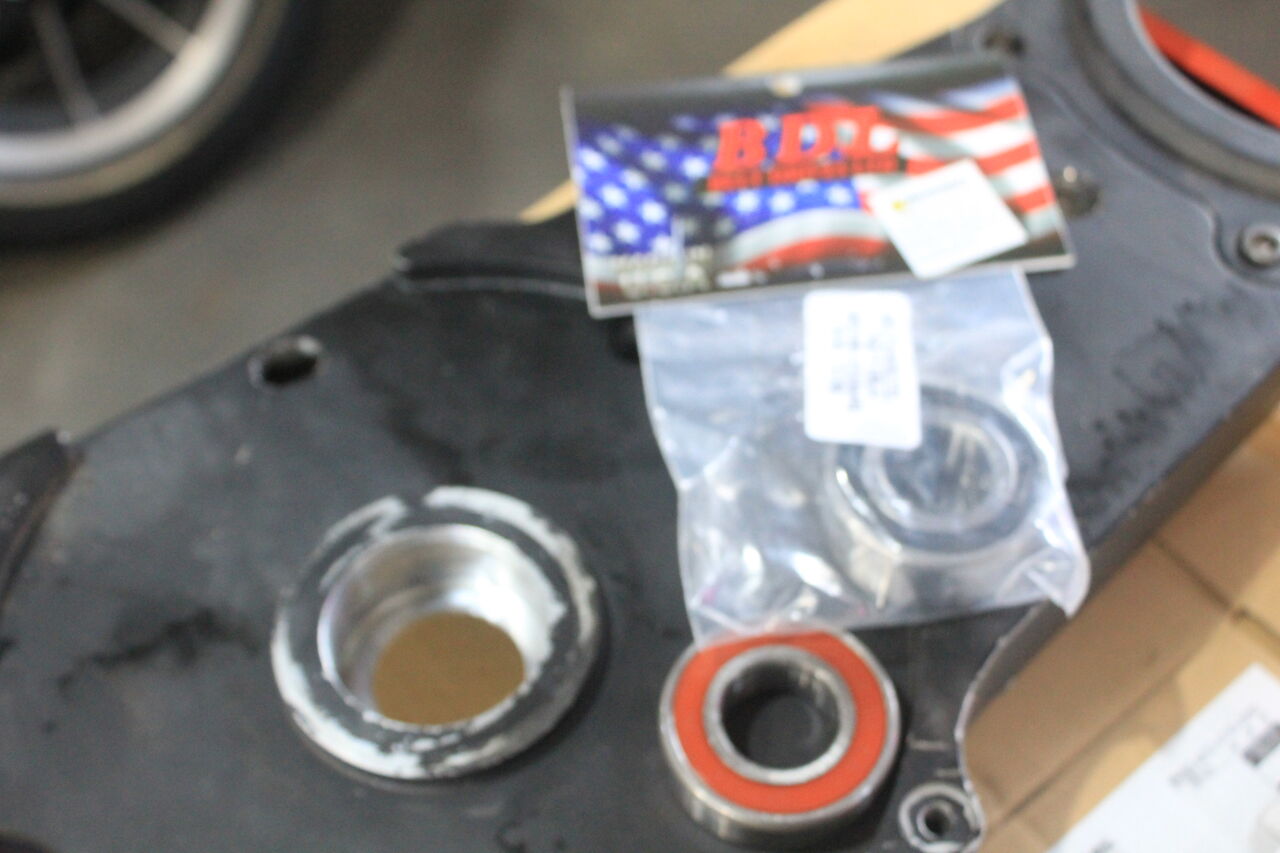

組まれていた このベアリングが問題death・・・
抑えのクリップ位置より かなり下にセットされてますよね・

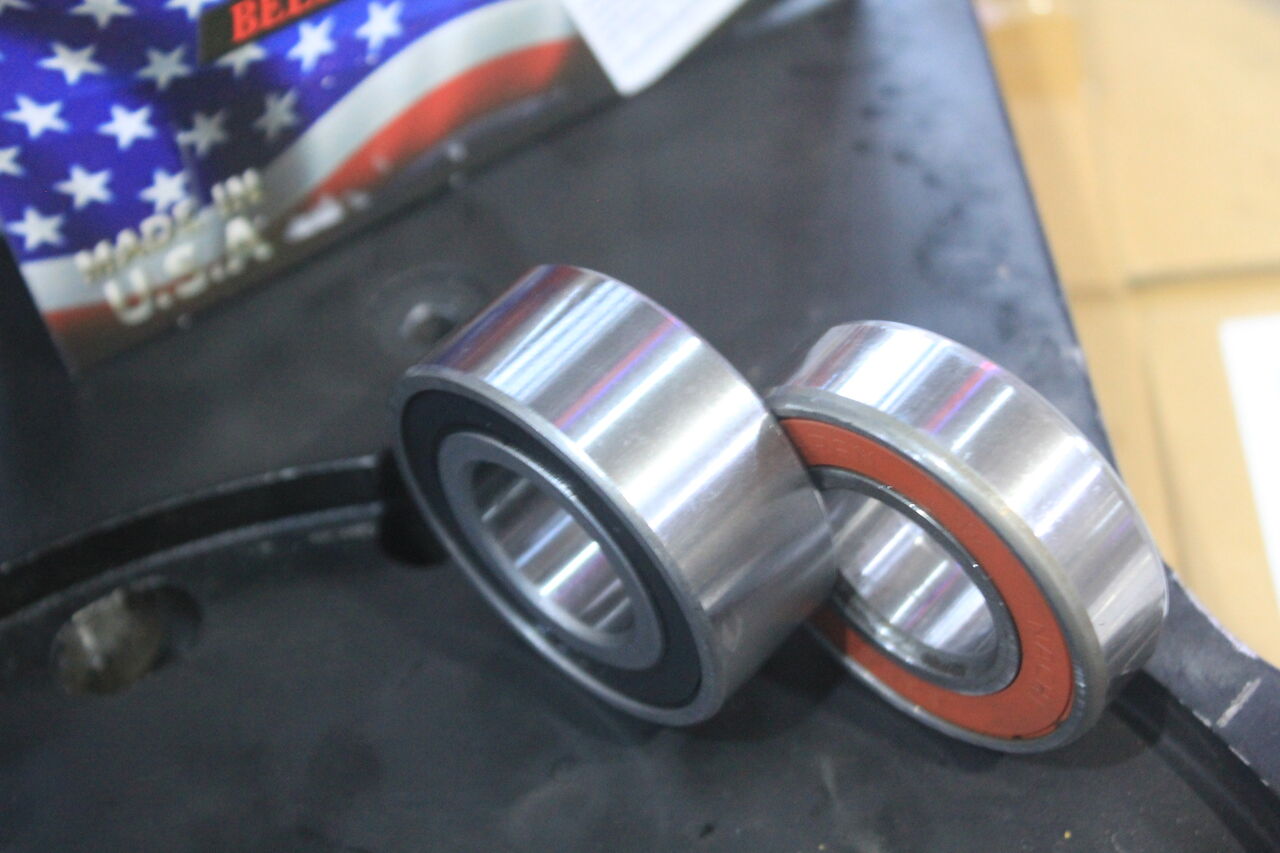

[ BDL ] -06ｙBTのベアリングは 外径52ｍｍ 内径25ｍｍ 幅20.6ｍｍです。
[ PRIMO ]のブルート５等は 外径62ｍｍ 内径25ｍｍ 幅17ｍｍです。
組まれていたのは、ホイールベアリングに使用されるもので
外径52ｍｍ 内径25ｍｍ 幅15ｍｍというもの。
5.06ｍｍも幅が狭い・・ガタがでてしまいます。
両面シールドタイプで サイズ的には 外径、内径 同じ記述なのですが
実はバッキングプレート用のベアリングは記述は同じ 内径25ｍｍですが
実際はそれより若干広いんです。
[ BDL ]用のベアリング（＊BDL/MPB-9） ￥13.273-税別もします・・・・
幅が15ｍｍのものは 一般流通しているので ￥1.070-位なのに・
国内デストリビューターに在庫１
代替は見つけられず・発注しました。

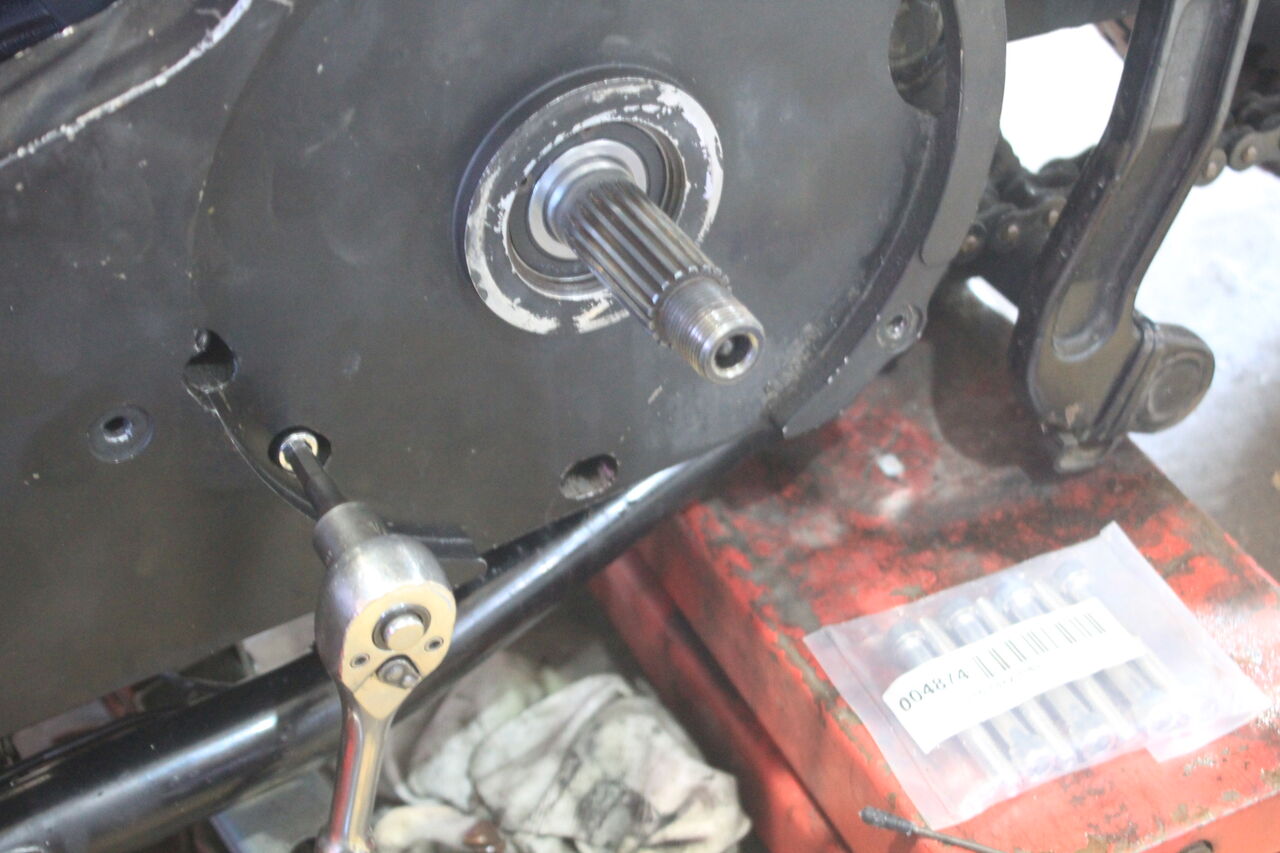

バッキングプレートとミッションを繋ぐボルト３本
元々 組まれていませんでしたが・・・
★5/16-18ｘ2-1/4” の穴付きボルトで無事組みました。

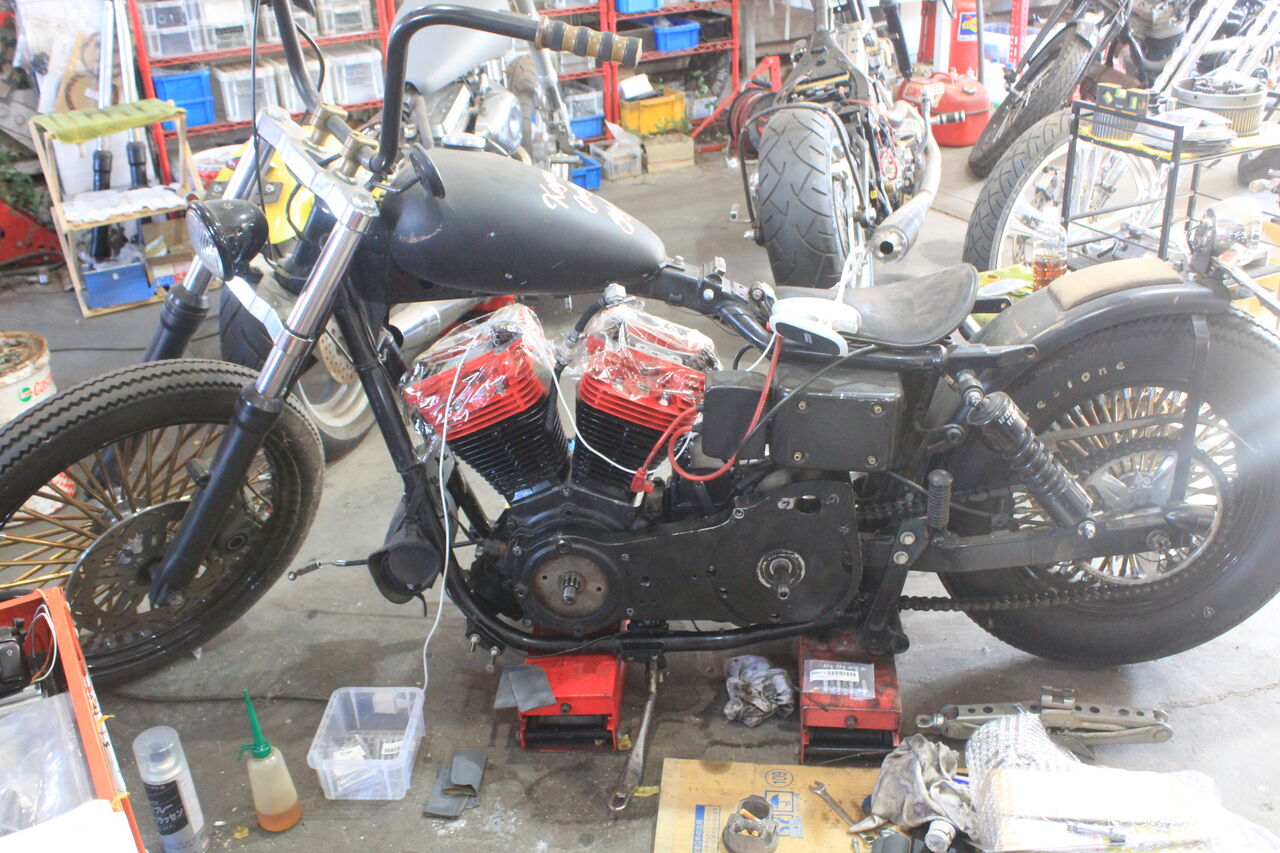

現状は ここまで。
リフターが入荷したら タペット廻りを組み、ロッカー関連に進めます。
